FX260

ギヤホーニングマシンの製品一覧

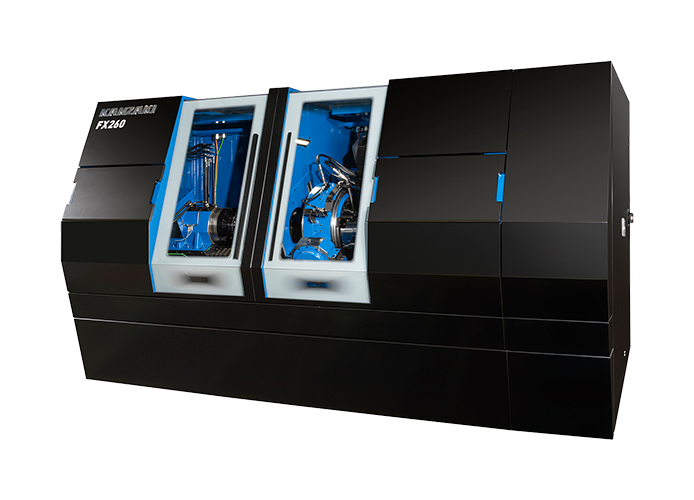

FX260
難易度の高い多段ギヤの加工を実現！生産性向上に貢献！

特長

  • 砥石高速回転により小交差角の加工対応可能

  • ランニングコスト・作業品質のバラツキを低減

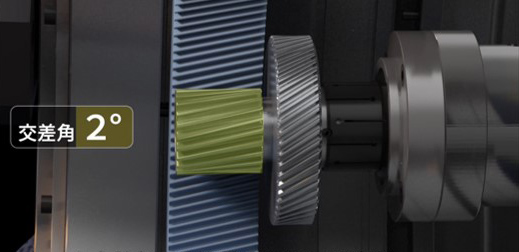

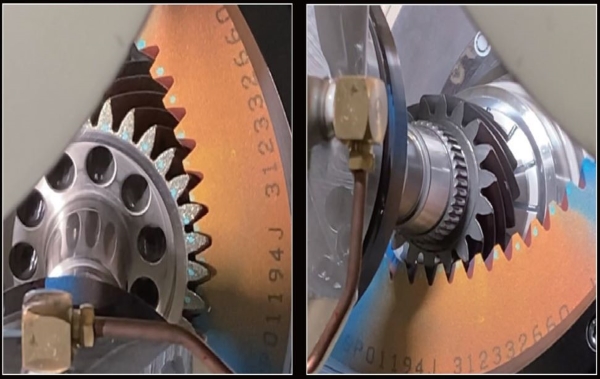

■加工位置

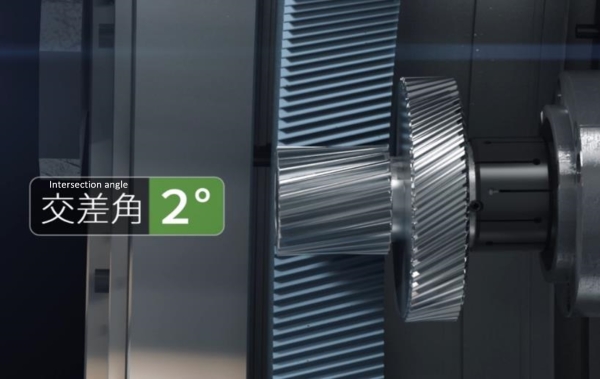

世界最高の砥石周速63m/s、交差角2°の加工実現。サイクルタイム短縮

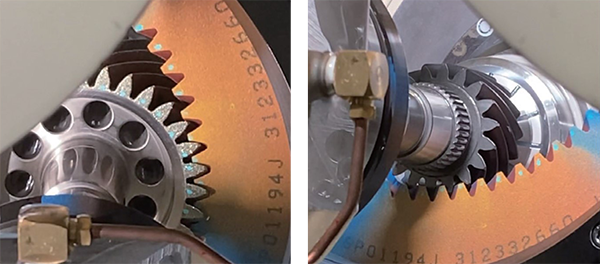

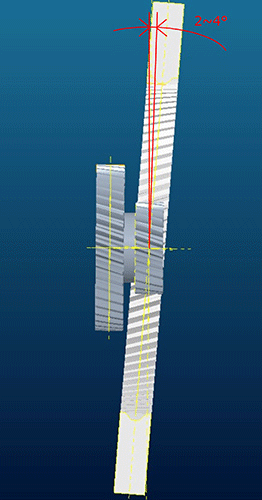

■小交差角かみ合わせ
歯車研削盤では加工できない段付きギヤの加工が可能

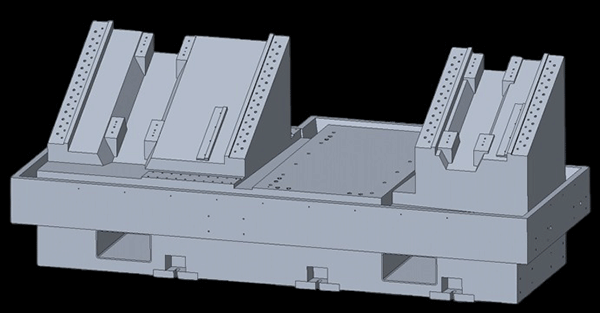

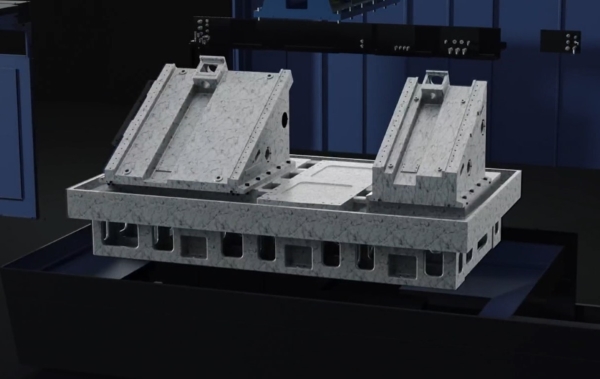

■ベッドにミネラルキャスティング採用
振動減衰性、熱変位に優れたミネラルキャスティング採用
ドレスインターバル個数の増加

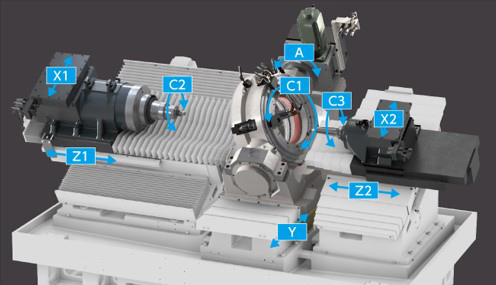

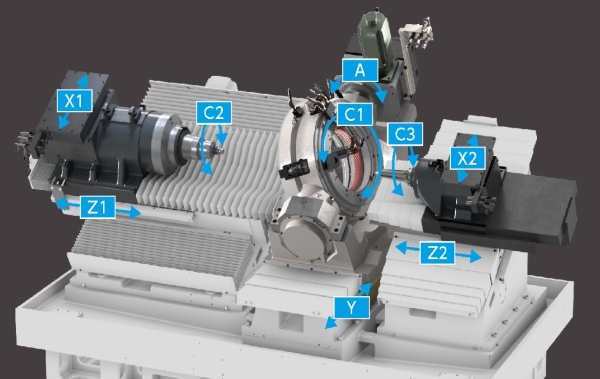

■NC構成
砥石軸(C1)⇔ワーク主軸(C2)の完全同期制御と
各スライド(X,Y,Z)の複合動作により高精度な歯面仕上げを実現

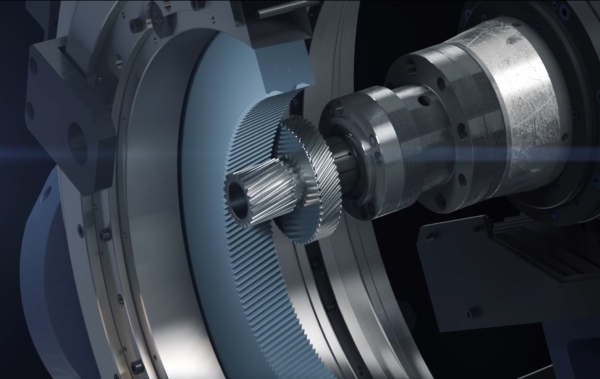

■砥石スピンドル
両持ち式砥石ヘッドにより剛性アップ
ダイレクトスピンドルにより同期精度向上と最高回転数3,000min-1を実現
砥石ヘッド旋回軸(A軸)のエンコーダにより位置決め精度向上
■自動歯合わせ機能搭載
ボタンひとつで歯合わせが可能
段取替え品質のバラツキ低減

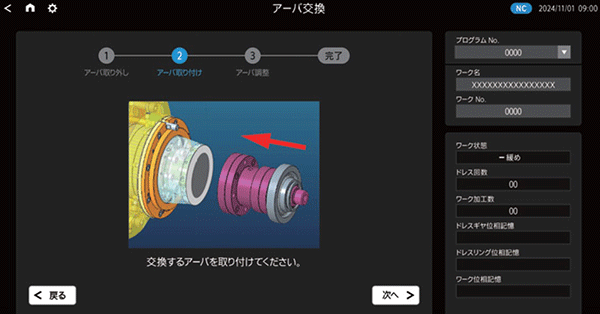

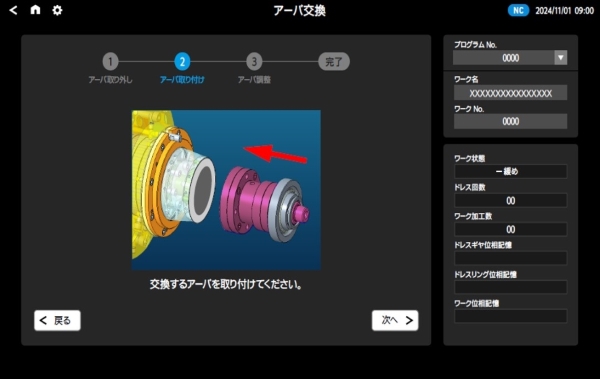

■操作性の高いタッチパネル搭載

仕様

最大工作物外径（mm） 260
最大工作物歯幅（mm） 50
最大工作物長さ（mm） 350
工作物モジュール 1.0～4.0
工作物最大回転数（min-1） 10,000
砥石軸回転速度（min-1） 3,000
砥石外径（mm） 400
床面積　間口×奥行×高さ（mm） 4,300×4,140×3,020
本機重量（kg） 11,000

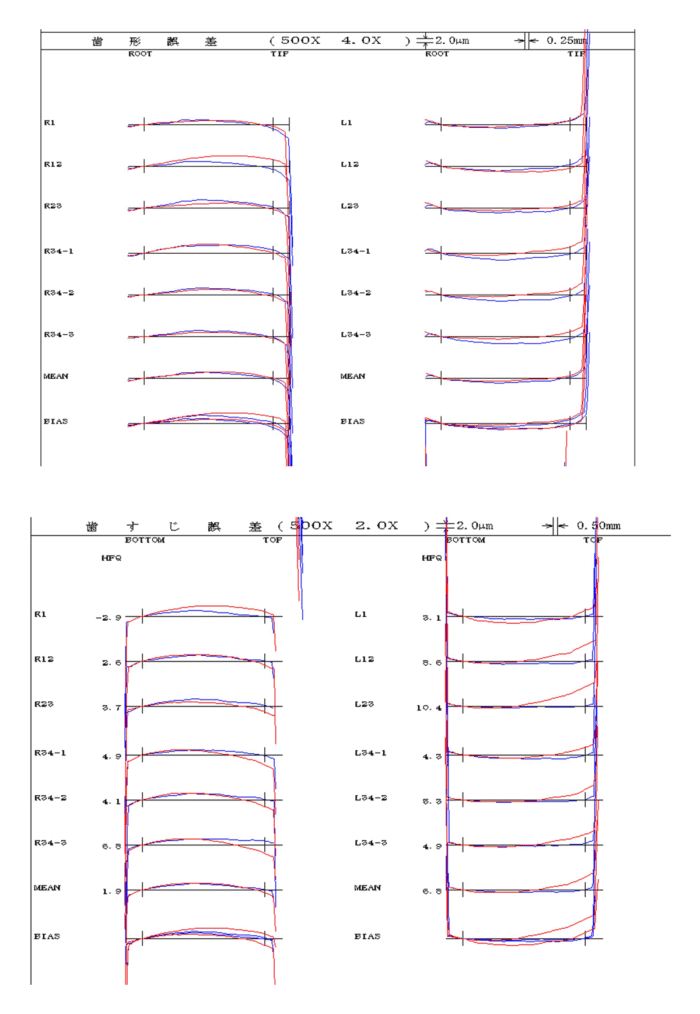

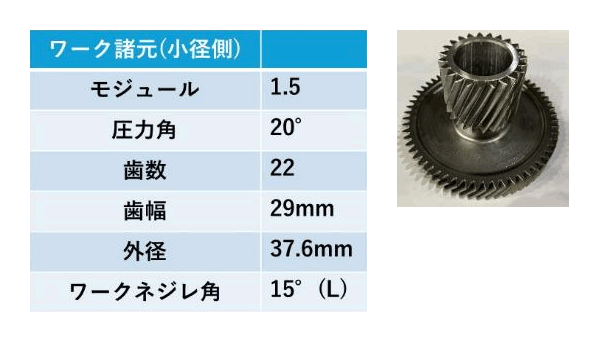

加工精度（一例）
