歯車加工機

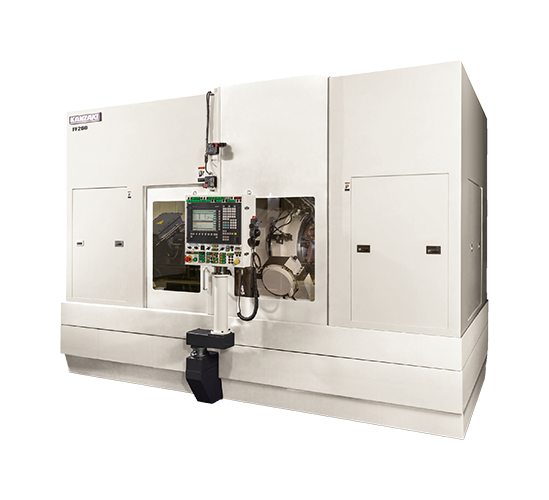

ギヤホーニングマシン
砥石高速回転により小交差角の加工対応可能

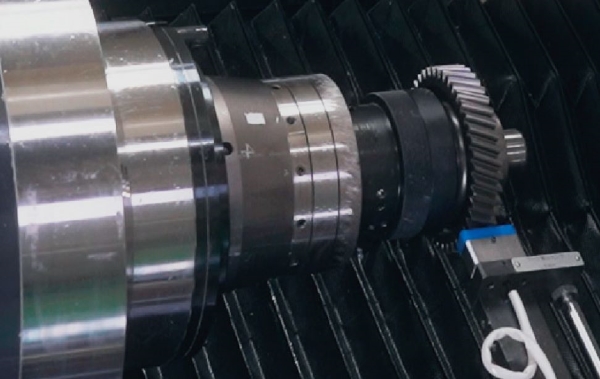

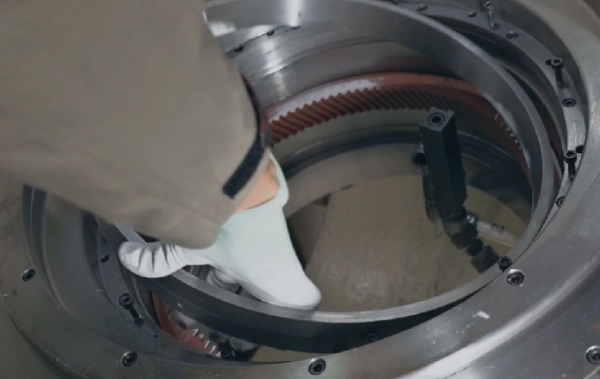

加工位置

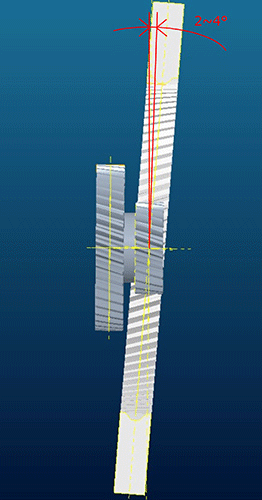

小交差角かみ合わせ
歯車研削盤では加工できない段付きギヤの加工が可能
NC構成

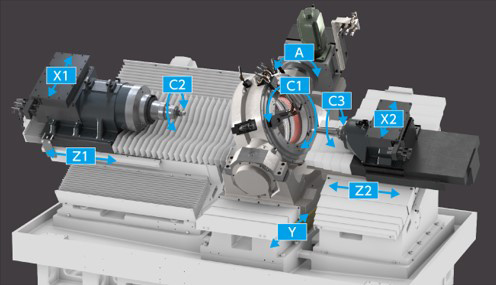

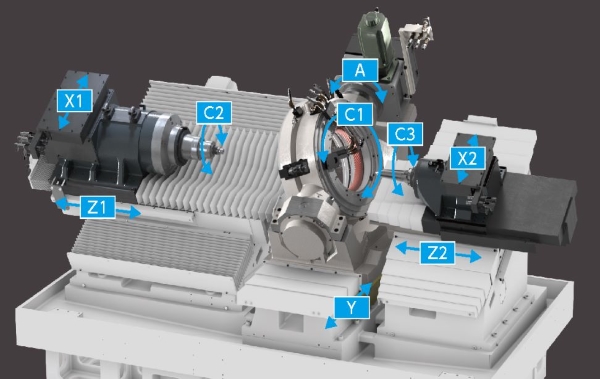

砥石軸(C1)⇔ワーク主軸(C2)の完全同期制御と各スライド(X,Y,Z)の複合動作により高精度な歯面仕上げを実現

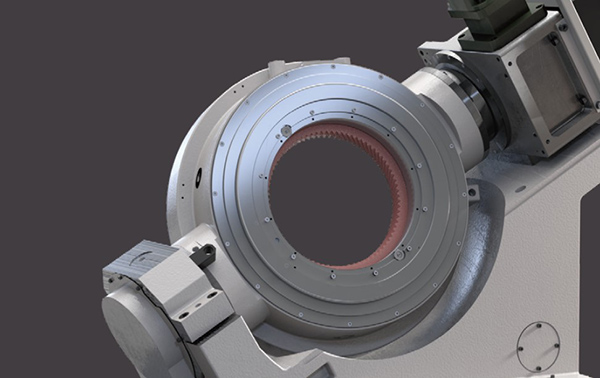

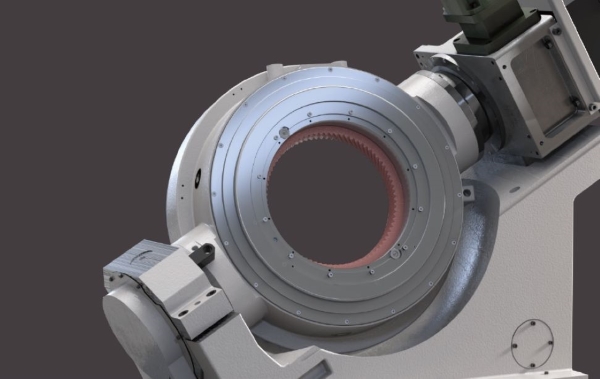

砥石スピンドル
両持ち式砥石ヘッドにより剛性アップ
ダイレクトスピンドルにより同期精度向上と最高回転数3,000min-1を実現
砥石ヘッド旋回軸(A軸)のエンコーダにより位置決め精度向上
砥石交換

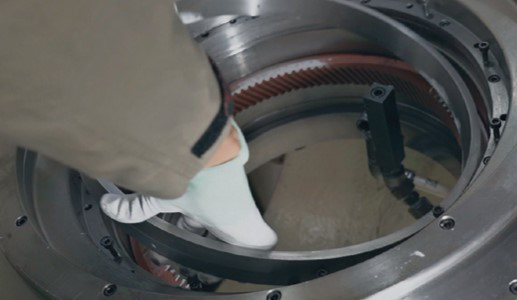

油圧マンドレルでの砥石センタリングにより、砥石再取付時の再現性を向上
砥石ヘッド90度旋回により、砥石交換の作業負荷を軽減

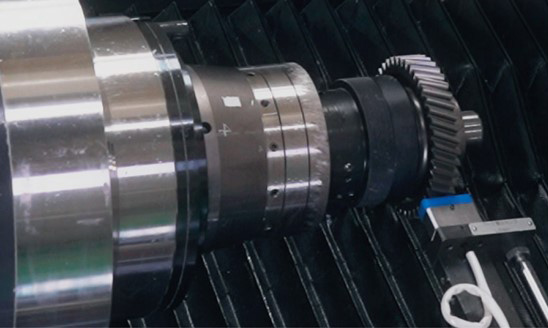

ワークスピンドル
高速歯車位相割出しによる非加工時間短縮(2sec)
最大工作物外径(mm) | 260 |
---|---|
最大工作物歯幅(mm) | 50 |
最大工作物長さ(mm) | 250 |
工作物モジュール | 1.0~4.0 |
工作物最大回転数(min-1) | 10,000 |
砥石軸回転速度(min-1) | 3,000 |
砥石外径(mm) | 400 |
床面積 間口×奥行×高さ(mm) | 4,380×3,810×2,683 |
本機重量(kg) | 11,000 |
