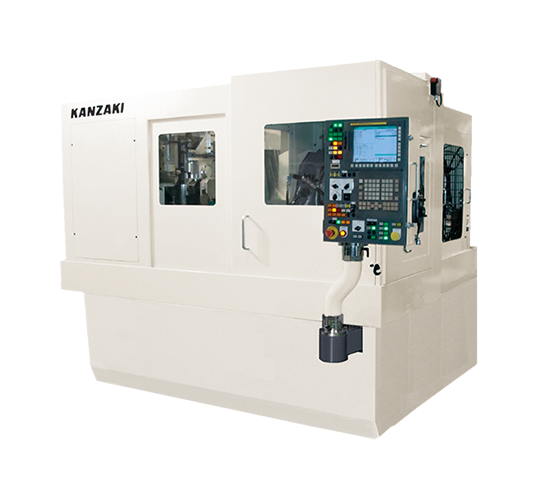

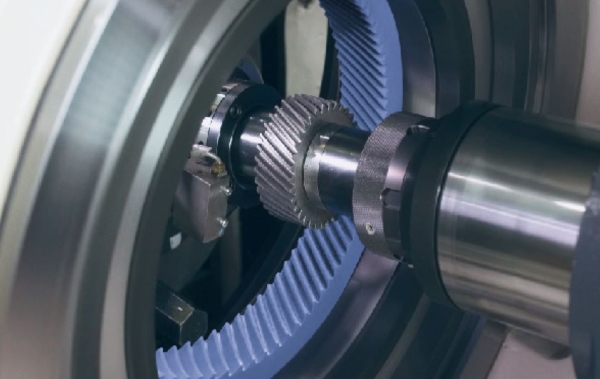

インライン化に最適な歯車ホーニング盤のベストセラー機
特長
-
同期式ギヤホーニングマシンをさらにレベルアップ
-

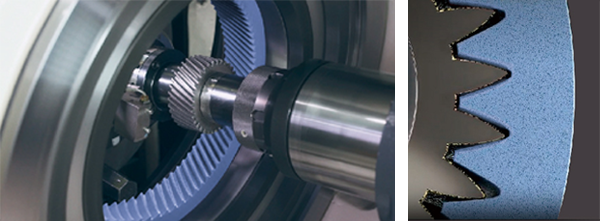

砥石モータにビルトインモータを採用、砥石ヘッドのコンパクト化を図り、
テーブル、ヘッドストックの構造改善によりマシン全体の省スペースを実現

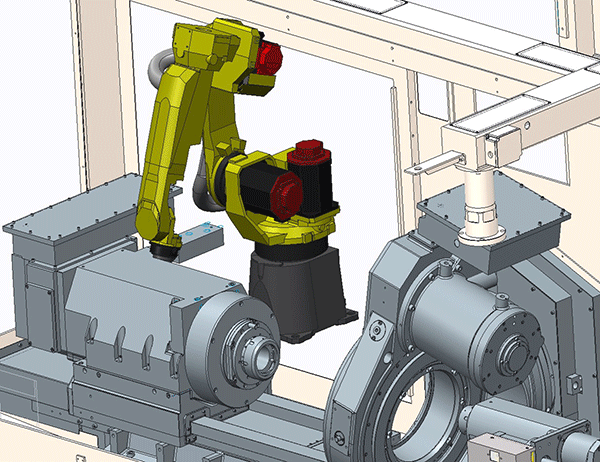

ワーク交換用ロボットを機内に搭載し、加工中にワーク交換が可能

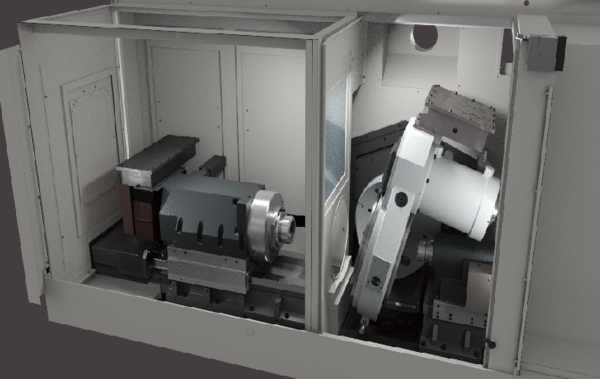

加工室とワーク着脱室を分割することで、砥石回転を止めずにワーク交換が可能
砥石回転の立上げ立下り時間を省略することで、非切削時間の短縮に寄与
また加工室の局所化によりミスト処理の効率も向上

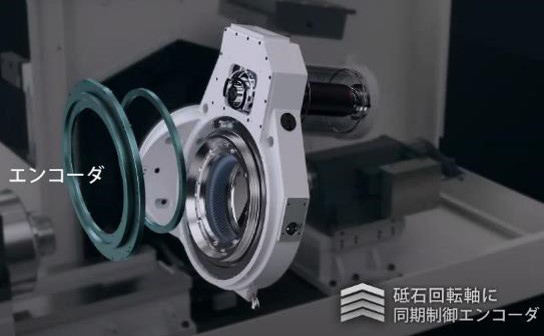

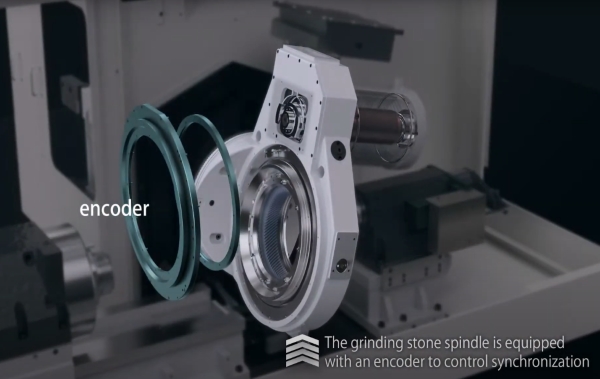

砥石回転軸に同期制御エンコーダを装着し、駆動モータ間のバックラッシュの影響をなくすことにより同期精度をさらに向上
仕様
| 品番 | FD300 | FE300 |
|---|---|---|
| 方式 | 同期式 | 非同期式 |
| 最大工作物外径（mm） | 300 | 300 |
| 最大工作物歯幅（mm） | 50 | 50 |
| 最大工作物長さ（mm） | 350 | 350 |
| 工作物モジュール | 1.0～4.0 | 1.0～4.0 |
| 主軸最大回転数（min-1） | 8,000 | ー |
| 工作物最大回転数（min-1） | 1,500 | 1,500 |
| 砥石外径（mm） | 400 | 400 |
| 床面積 間口×奥行×高さ（mm） | 2,800×2,730×2,650 | 2,800×2,730×2,650 |
| 本機重量（kg） | 7,500 | 7,500 |

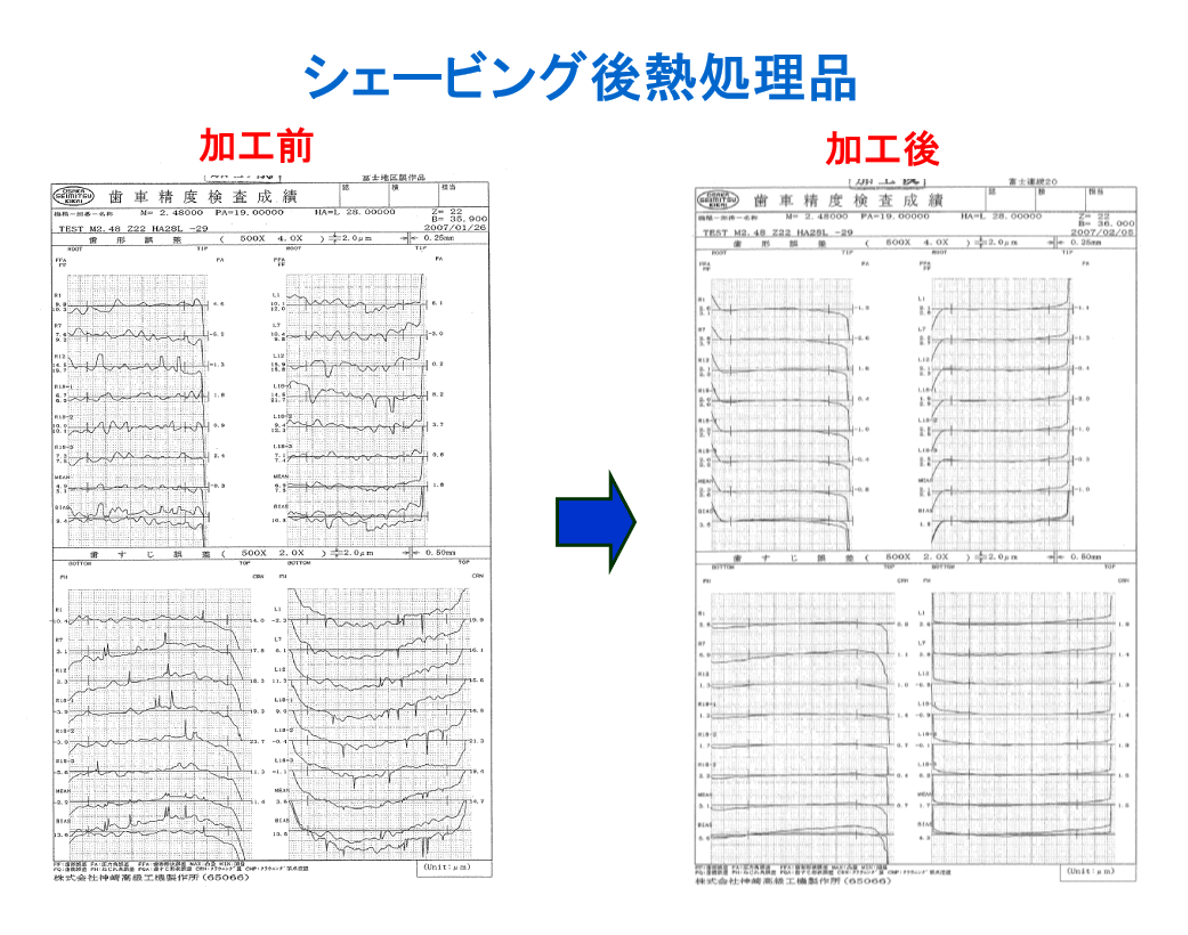

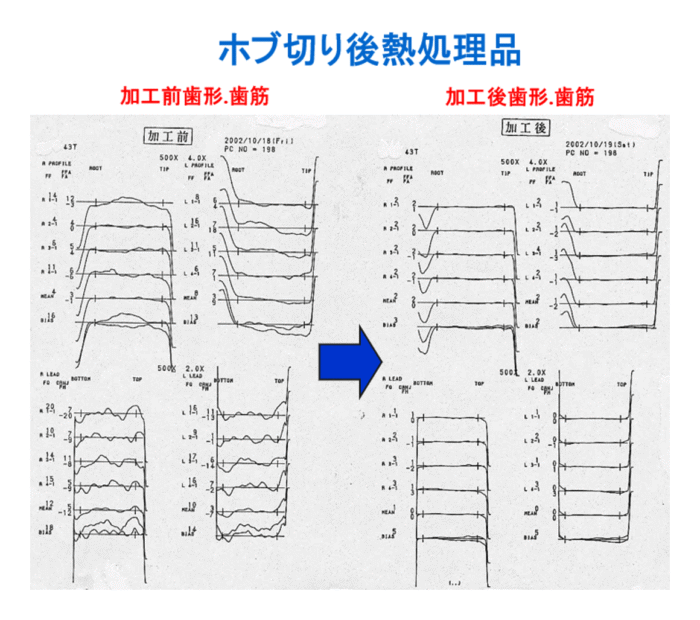

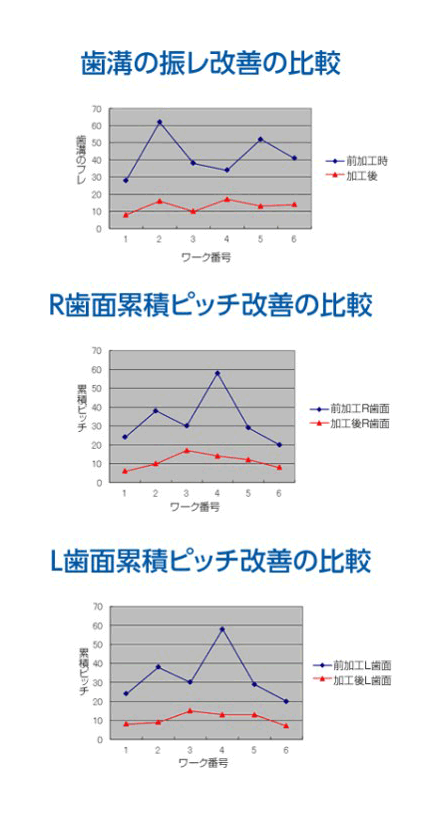

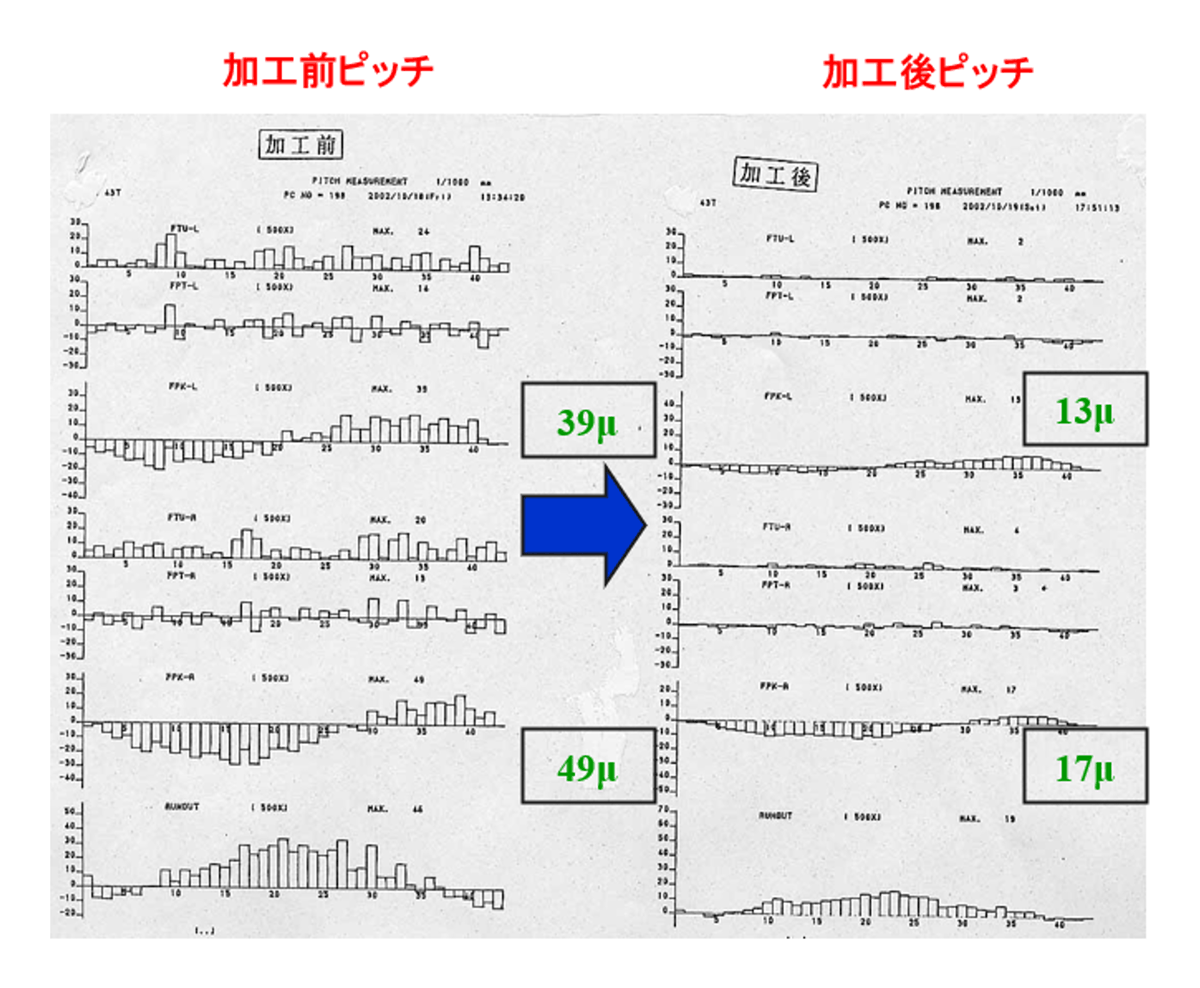

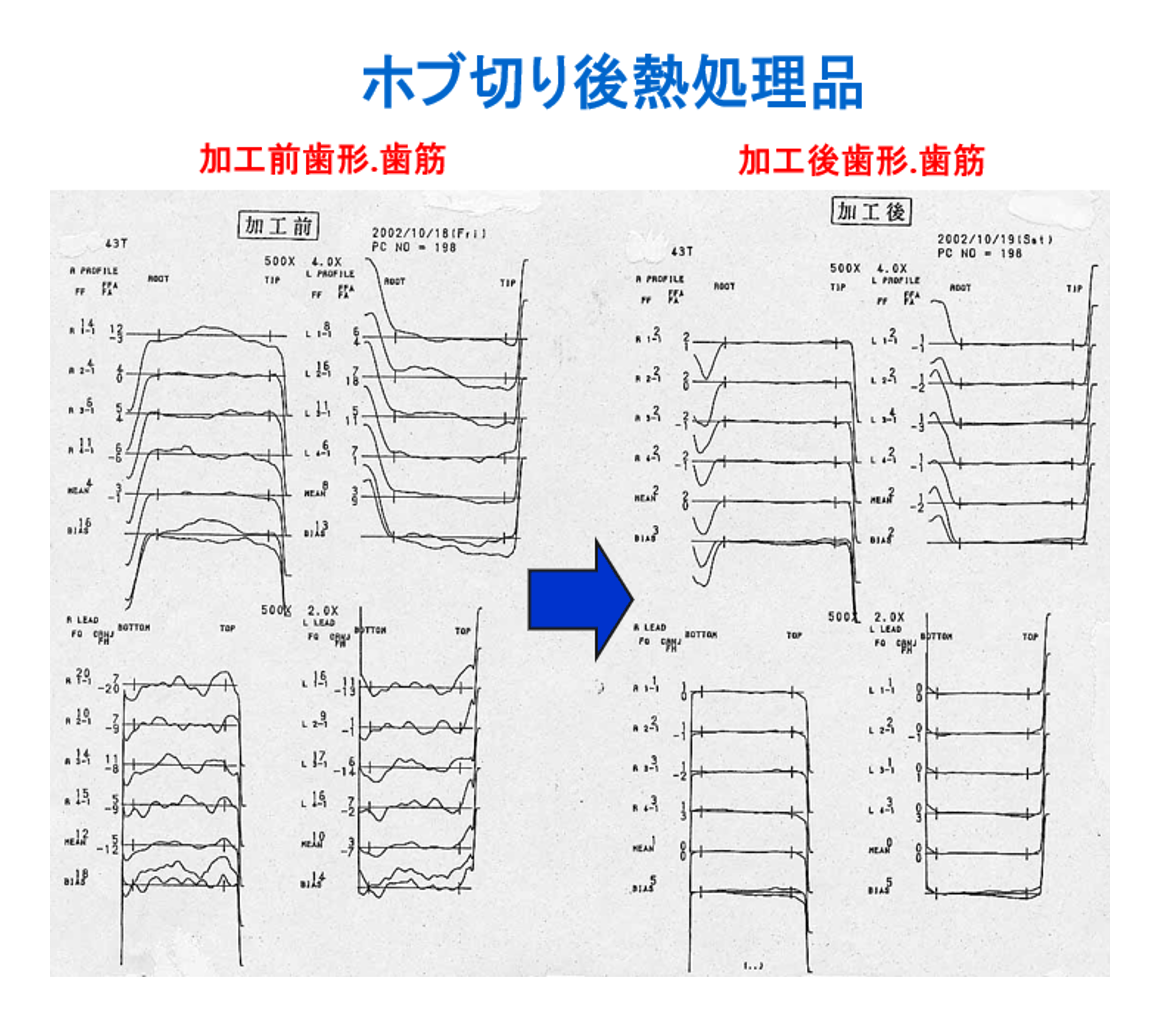

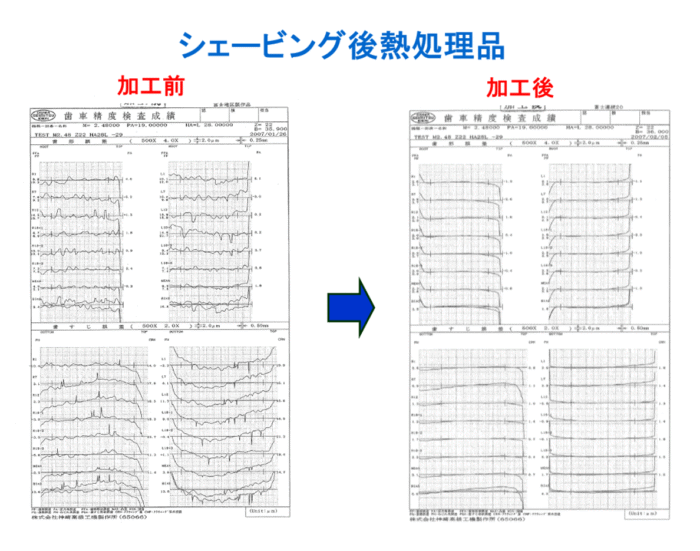

加工精度（一例）
