製品情報
工作機械

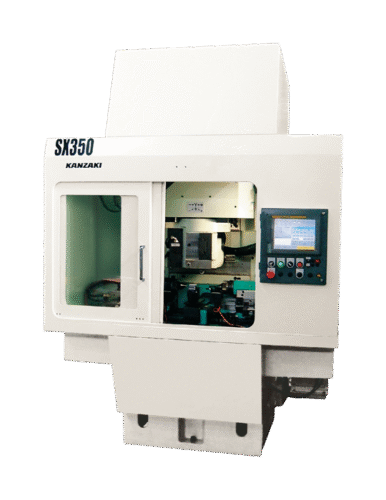

SX350
ギヤシェービングマシンの製品一覧
60年以上の技術を積み重ね
よりコンパクトに、より使いやすく進化
よりコンパクトに、より使いやすく進化
特長
-
ユーザーニーズを反映し、機械剛性を高めた上、よりコンパクトな構造とし、操作性も向上させた最新モデル
-
段取性、メンテナンス性の向上

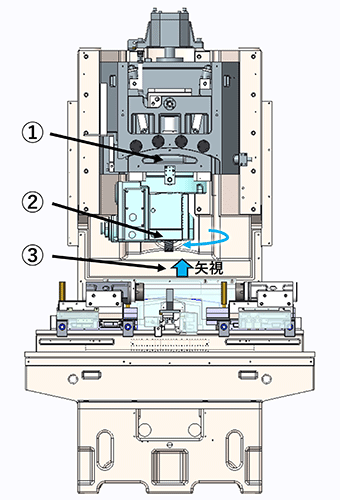

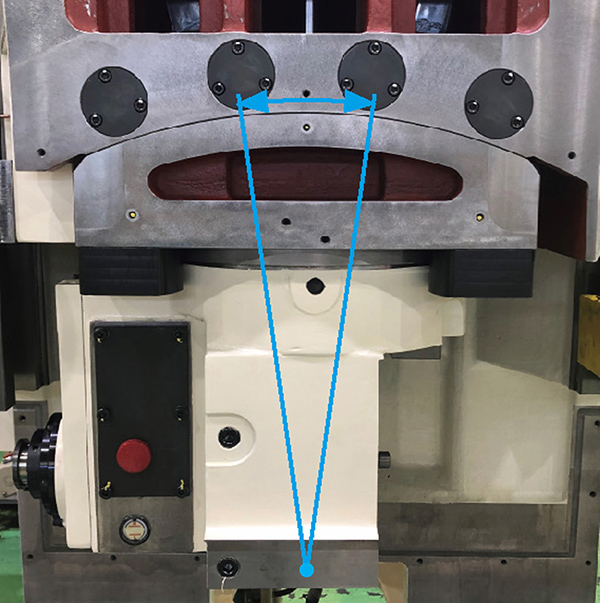

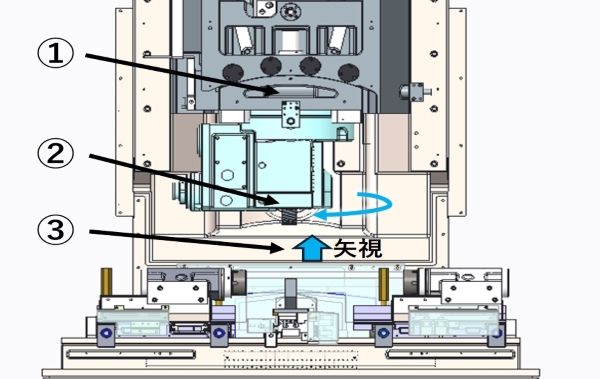

カッタヘッド側にR型摺動面を設置
噛合点中心でカッタを傾けることで、クラウニング、テーパ形状を容易に設定(※イメージ)

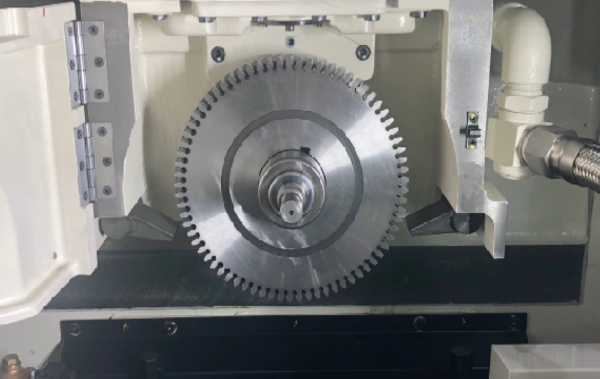

カッタが正面にむくことにより交換を容易化

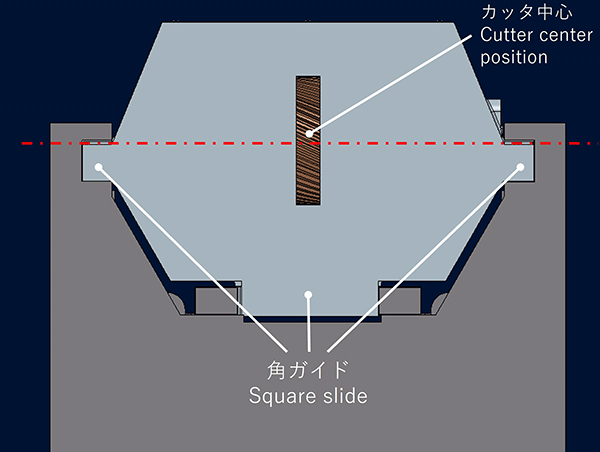

カッタ中心位置と切込みスライド位置を合わせ、機械剛性の向上およびスペースを縮小

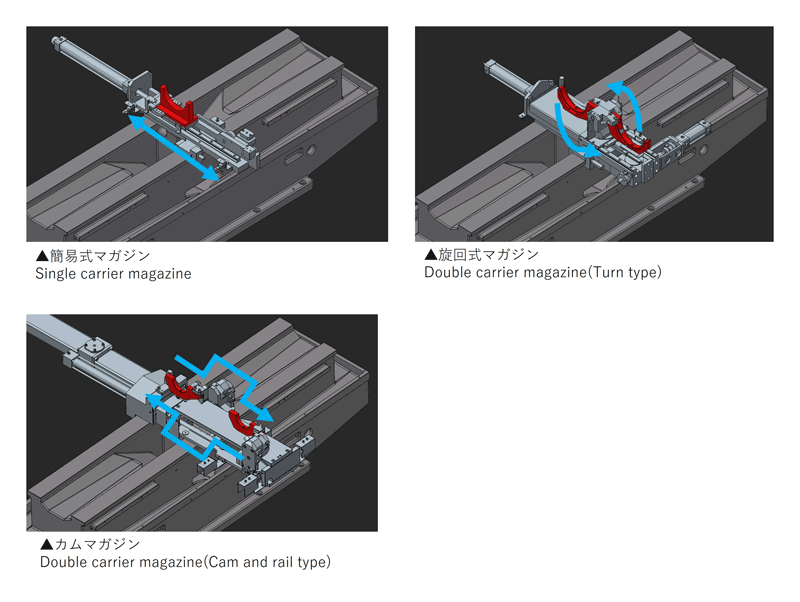

自動化程度及びサイクルタイムの仕様用途に合わせたローディング装置が提供可能
仕様
| 品番 | SX-350M-NC3 | SX-350L-NC5 |
|---|---|---|
| 最大工作物外径（mm） | 350 | 350 |
| 最大工作物歯幅（mm） | 40150 | |
| 最大工作物長さ（mm） | （マシン中心より） ±240 |
（マシン中心より） ±350 |
| 最大工作物モジュール | 5 | 5 |
| 左右センター間距離（mm） | 480 | 700 |
| テーブルストローク（mm） | − | ±75 |
| 主軸最大回転数（min-1） | 400 | 400 |
| 床面積 間口×奥行×高さ（mm） | 1,400×2,220×2,670 | 1,700×2,220×2,670 |
| 本機重量（kg） | 5,000 | 5,500 |
