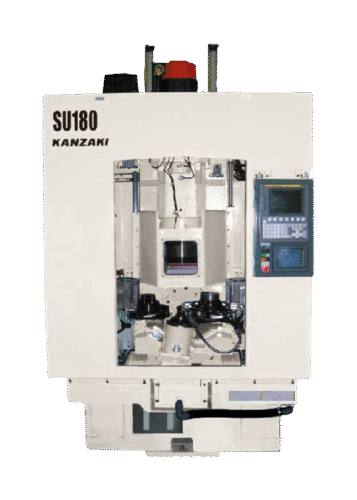

SU180
ギヤシェービングマシンの製品一覧
インターナルギヤのシェービング加工を実現
特長
-
A／Tトランスミッションの遊星減速機の静音化のニーズに応え、インターナルギヤの歯面仕上げを目的として開発
世界初のインターナルギヤのシェービング加工を実現
-
天吊型主軸採用により切粉はけを向上
-
テーパー加工、クラウニング加工にも対応
-
ワークとカッターの自動噛み合せ機構とローディング装置を標準装備
-

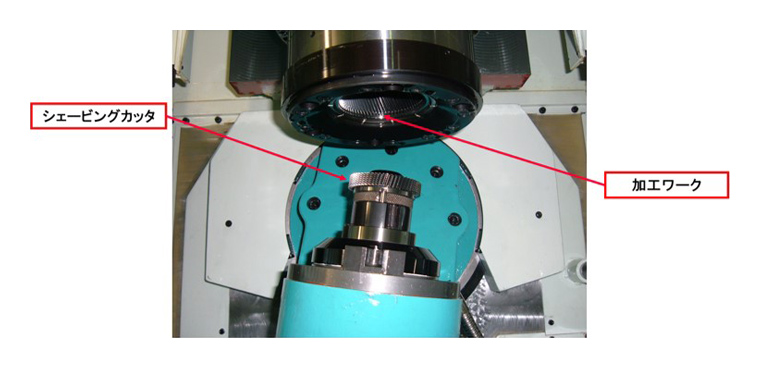

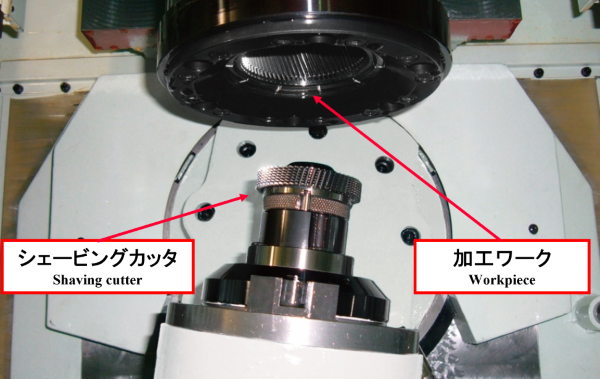

加工位置
加工ワークとカッターの取付状態 -

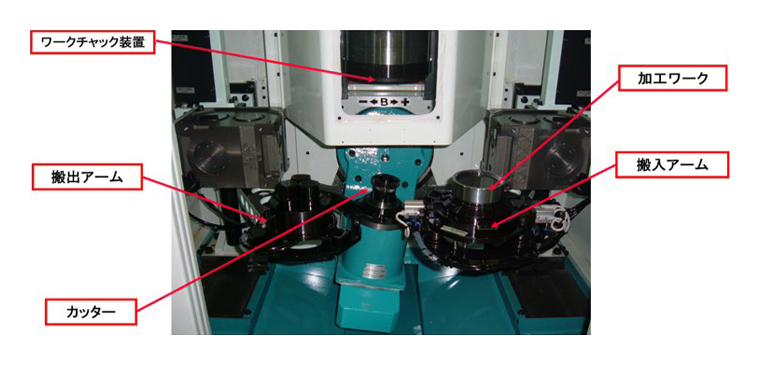

ワーク搬出入アーム部
ワーク搬出入アーム部 -

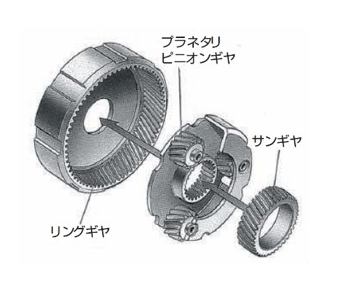

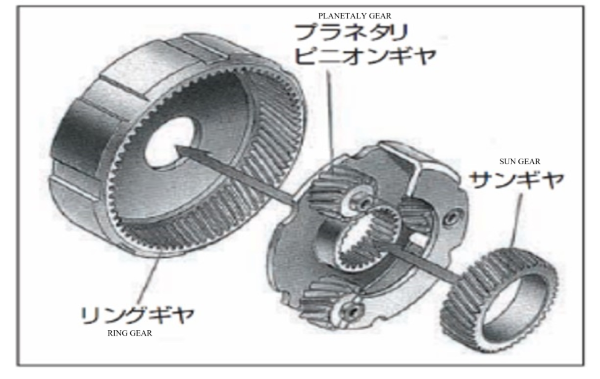

遊星歯車機構
遊星歯車機構
仕様
| 最大工作物外径（mm） | 180 |
|---|---|
| 最大工作物歯幅（mm） | 40 |
| 最大工作物モジュール | 2.5 |
| 主軸最大回転数（min-1） | 2,000 |
| 床面積 間口×奥行×高さ（mm） | 1,400×2,513×2,515 |
| 本機重量（kg） | 4,500 |
加工精度（一例）

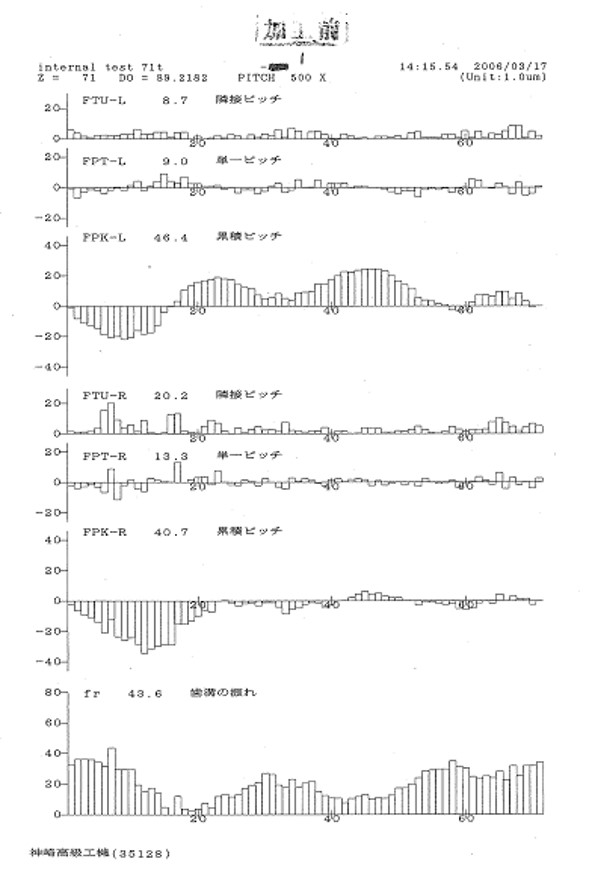

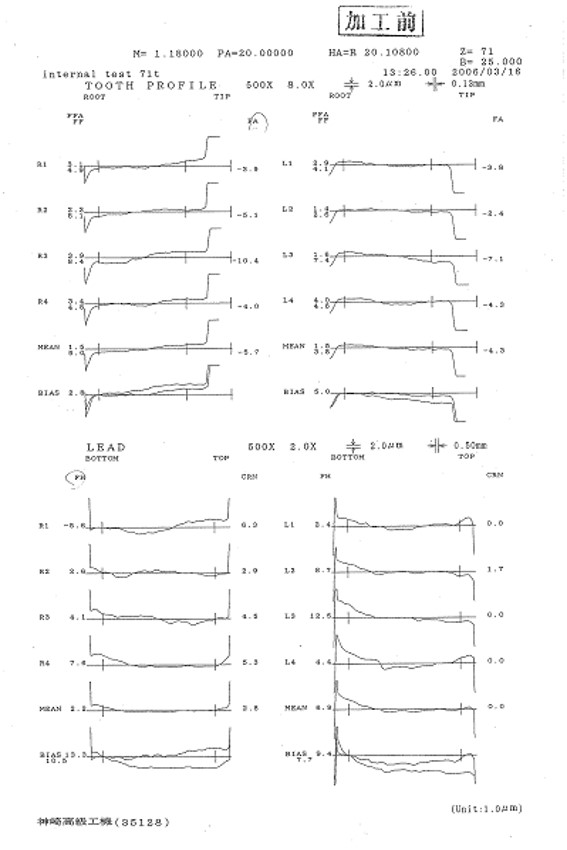

加工前
加工前

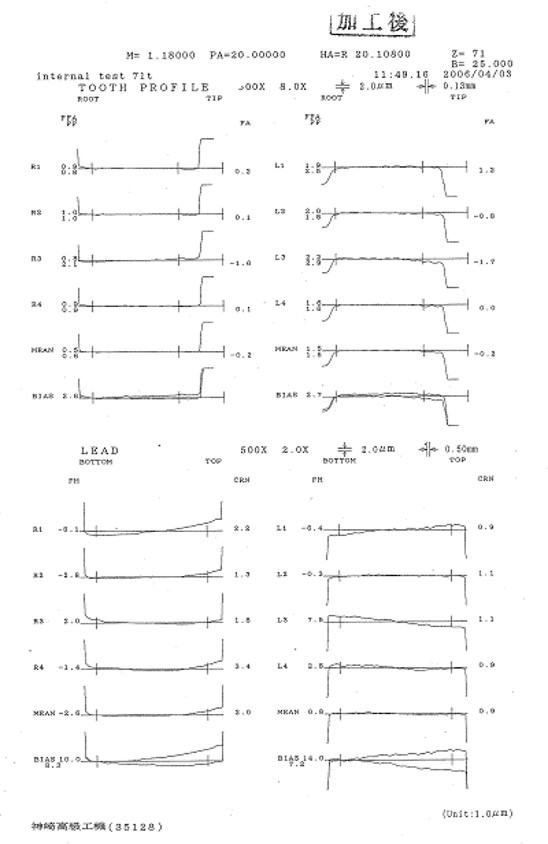

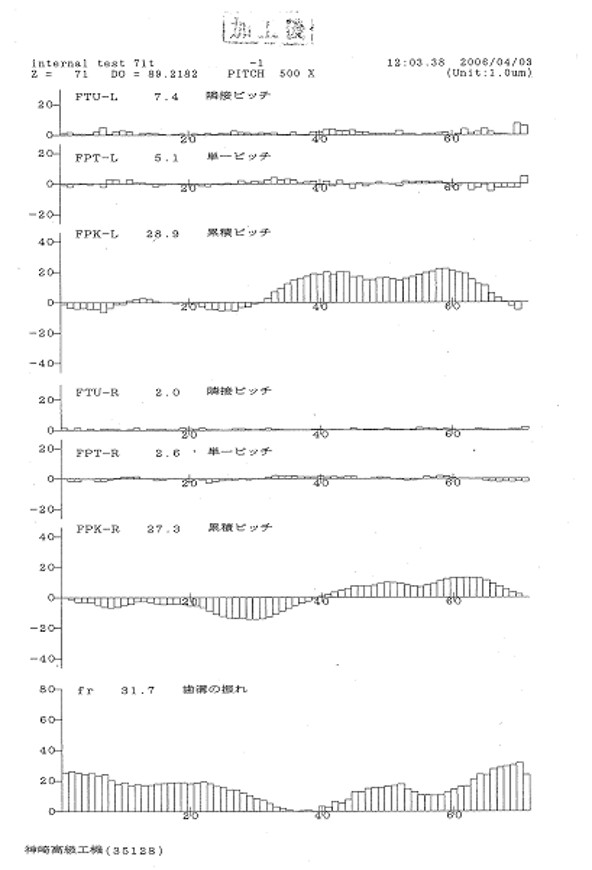

加工後
加工後
