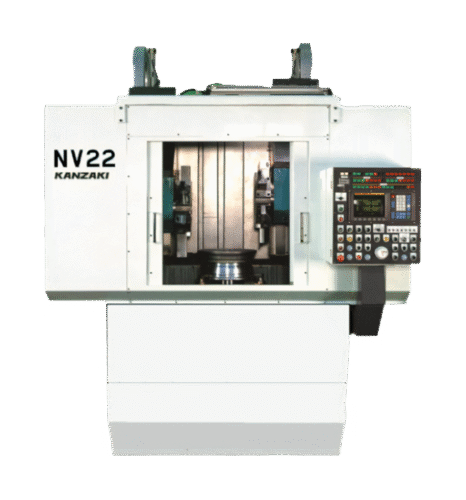

NV22
アルミホイール加工機の製品一覧
22インチまでの自動車用アルミホイールの加工に対応
特長
-
本機は22インチまでの自動車用アルミホイール加工に最適
-
複合刃物台（オプション）の装着により、最大Ф24mmの穴明け加工が可能
-
2スライド・4軸制御は加工時間を大幅に短縮
-
吸振性を考慮したコラム、高剛性の主軸及び刃物台により、高精度で美しい切削面を実現
-

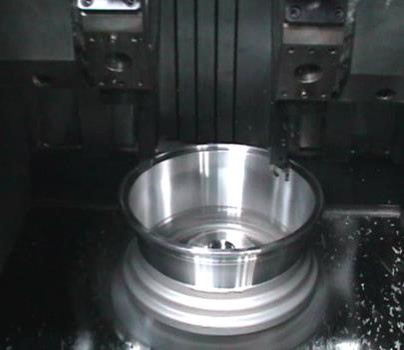

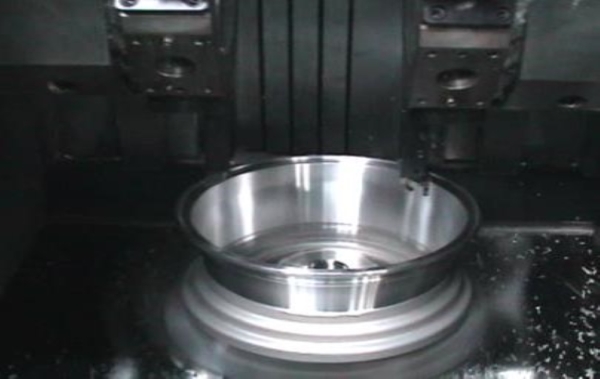

加工位置
-

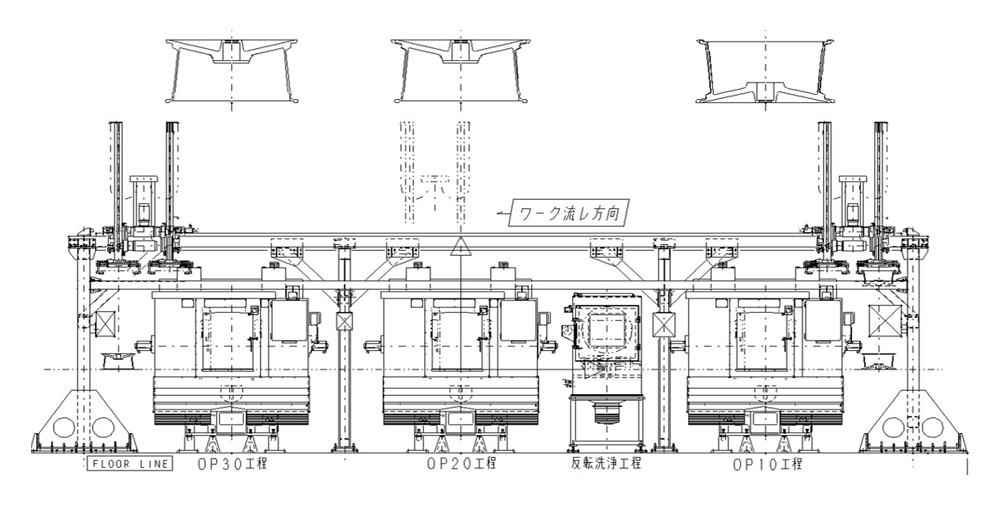

アルミホイール自動化加工ライン
仕様
| 最大振り（mm） | 860 |
|---|---|
| 適正加工径（mm） | φ200～φ750 |
| 適正加工長（mm） | 40～420 |
| 主軸端形状 | φ290フラットフェース |
| 主軸最大回転数（min-1） | 2,500 |
| X軸最大スライドストローク（mm） | 493.5 |
| X軸早送り速度（m／min） | 15 |
| Z軸最大スライドストローク（mm） | 426.5 |
| Z軸早送り速度（m／min） | 15 |
| 床面積 間口×奥行×高さ（mm） | 3,280×3,590×3,800 |
| 本機重量（kg） | 15,000 |
