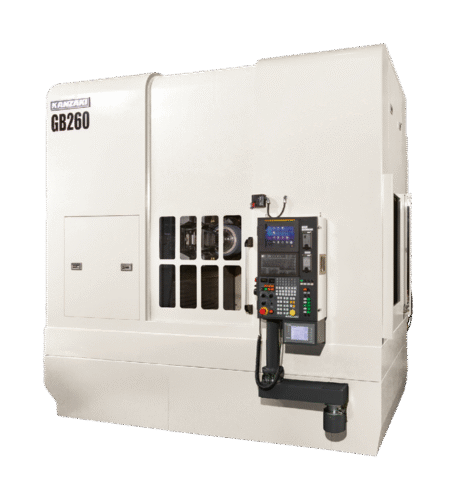

GB260
新開発のマルチプルコラムにより、作業性向上と段取替え時間を短縮

特長

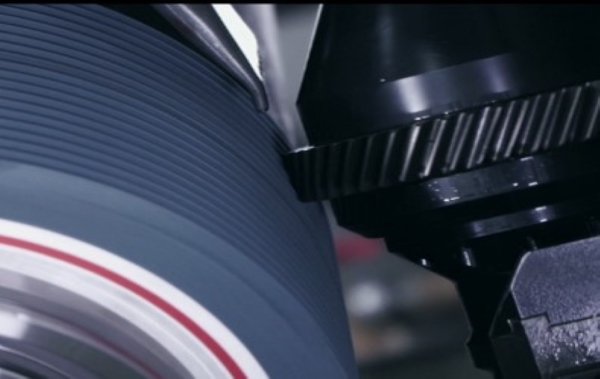

  • 多様なワークを高速切削でフレキシブルな加工を実現

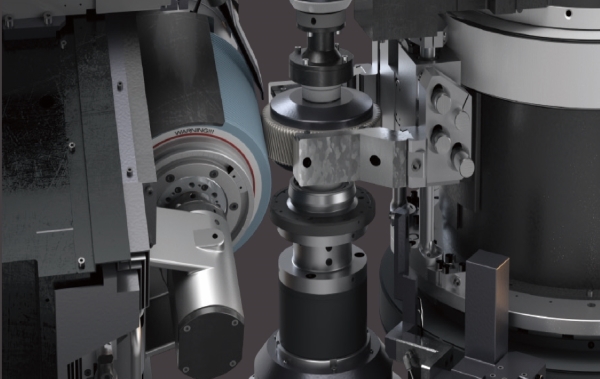

  • 加工位置

    高速歯車位相割出とワークチェンジャにより、非切削時間を大幅に短縮
    シャフトギヤにも対応

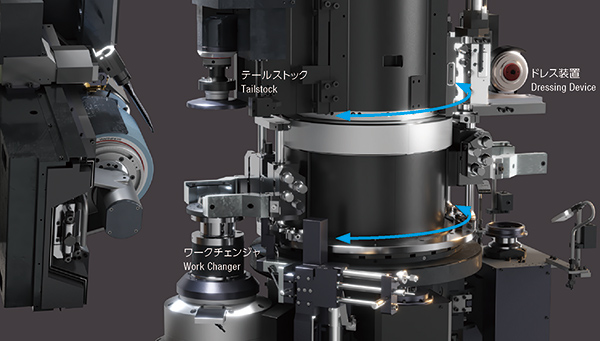

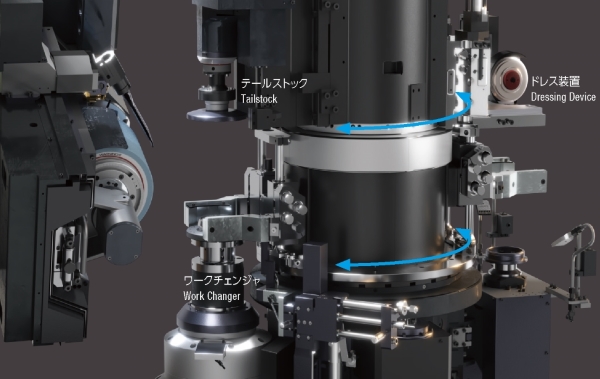

  • マルチプルコラム

    上段：テールストック、ドレス装置
    下段：ワークチェンジャ
    共通の旋回軸にて入替
    テールストック、ドレス装置共にワーク搬入出面に移動可能とし、段取替時間の短縮及び作業性向上

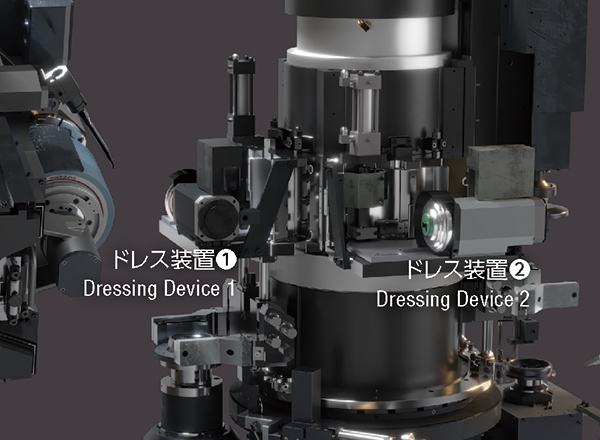

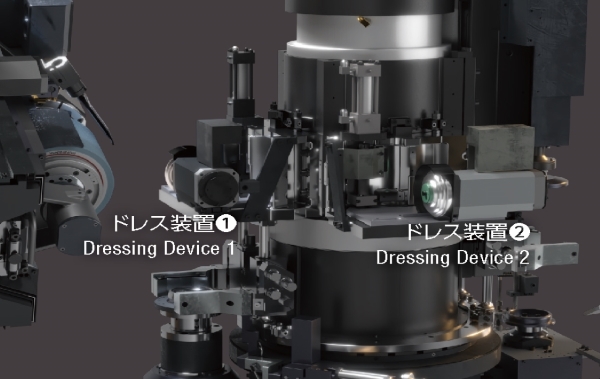

  • ドレス位置

    ドレス装置を2台設置可能とし、工具交換や調整レスにより、段取替時間を短縮
    また異方式のドレス装置を設置可能

  • 高速歯車位相割出

    加工位置にて割出機能を極限まで高速化(1sec)

仕様

最大工作物外径（mm） 260
最大工作物歯幅（mm） 50
最大工作物長さ（mm） 200
工作物モジュール 0.6～4.0
工作物最大回転数（min-1） 3,000
砥石軸回転速度（min-1） 8,000
砥石外径（mm） 275
床面積　間口×奥行×高さ（mm） 3,940×2,220×3,010
本機重量（kg） 10,000

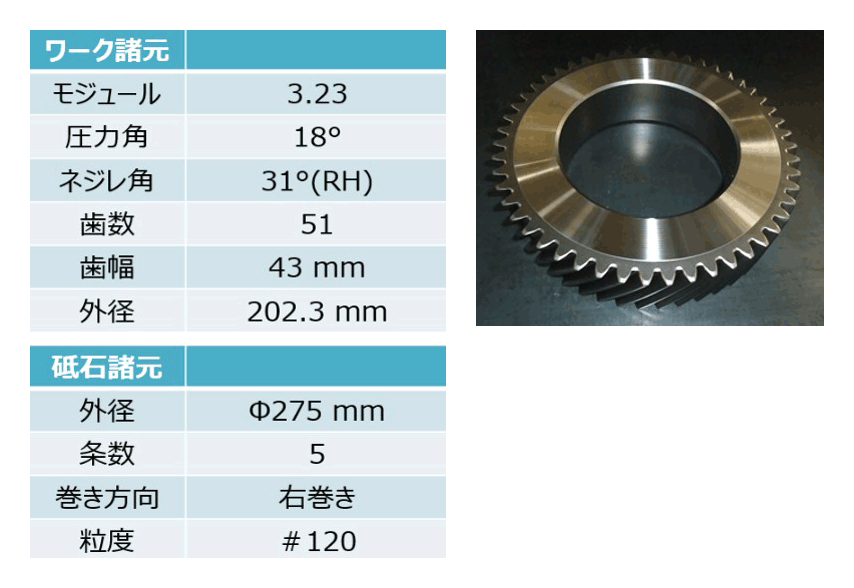

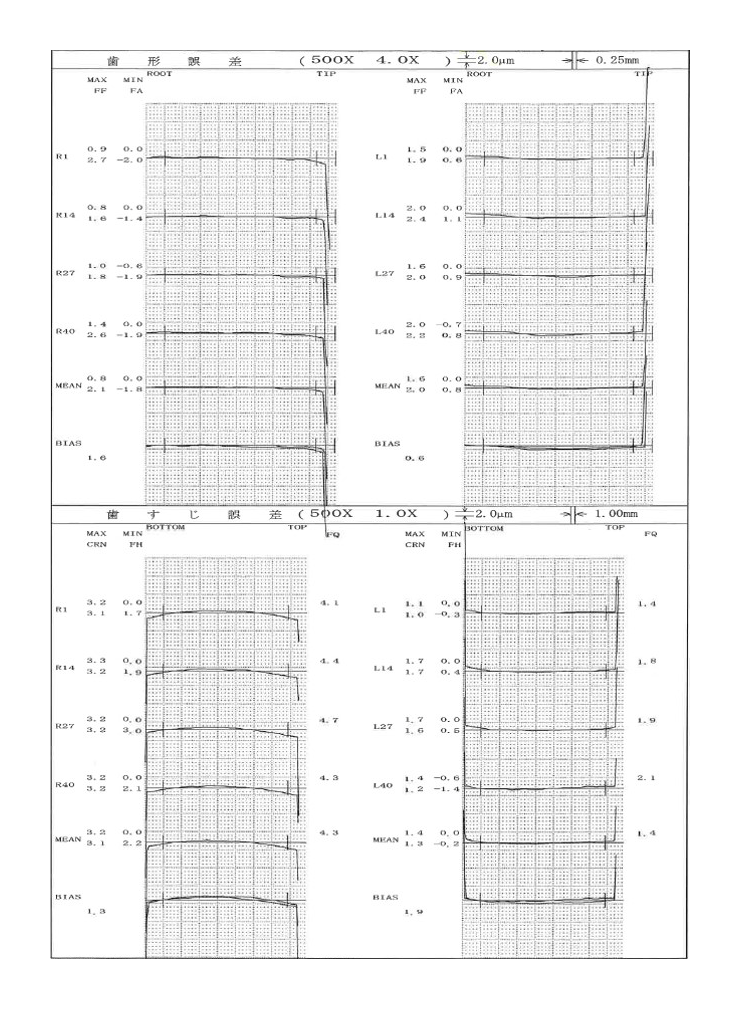

加工精度（一例）
