GB150

歯車研削盤の製品一覧

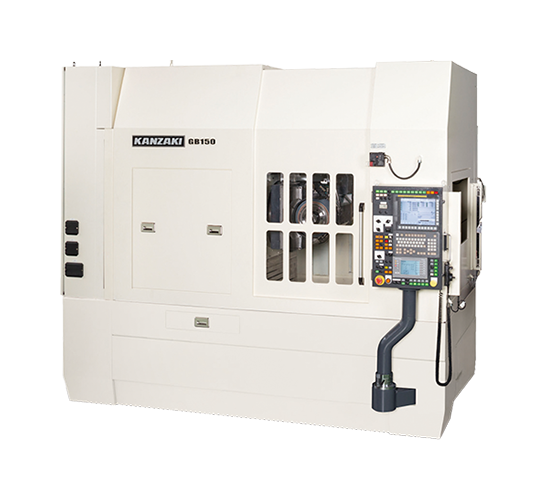

GB150
外径φ150以下の歯車研削仕上げに活用

特長

  • 同スペックマシンで業界最小クラスのマシンスペースを実現

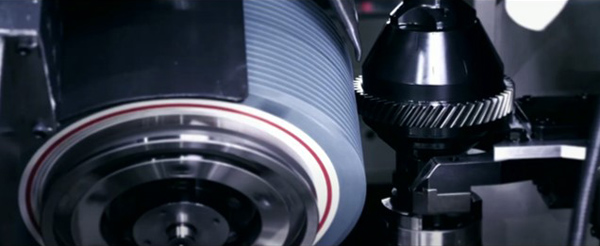

  • 加工位置

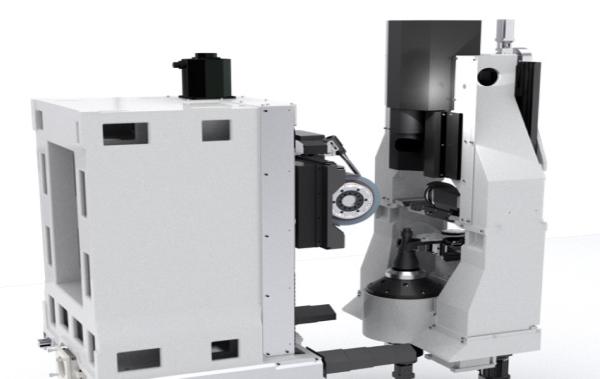

  • コラム構造

    神崎独自の門型コラムを採用、省スペースでのワーク交換を実現
    またロータリードレッサーを装備+ドレスギヤ（オプション）による砥石の成形が可能、多品種ワークにフレキシブルな対応が可能

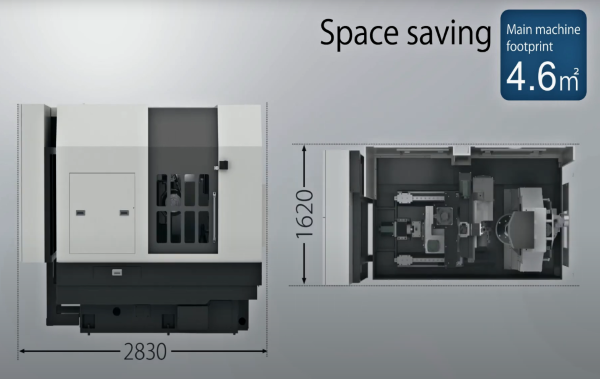

  • 業界最小クラスの省スペース設計

    コンパクト設計で省スペース化、ライン縮小化に貢献
    シンプルにこだわった構造は、コスト面においても強みを発揮

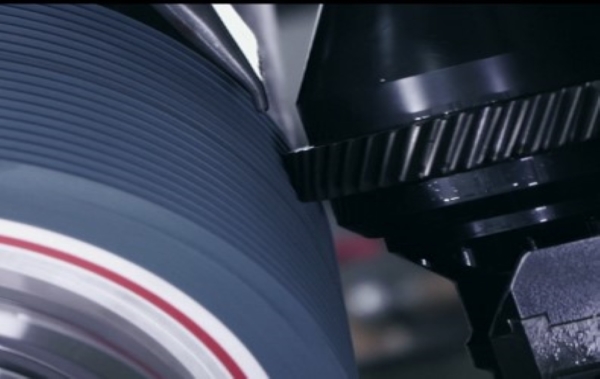

  • 高速歯車位相割出

    加工位置にて割出機能を極限まで高速化(1sec)

仕様

最大工作物外径（mm） 150
最大工作物歯幅（mm） 50
最大工作物長さ（mm） 100
工作物モジュール 0.6～4.0
工作物最大回転数（min-1） 2,000
砥石軸回転速度（min-1） 8,000
砥石外径（mm） 275

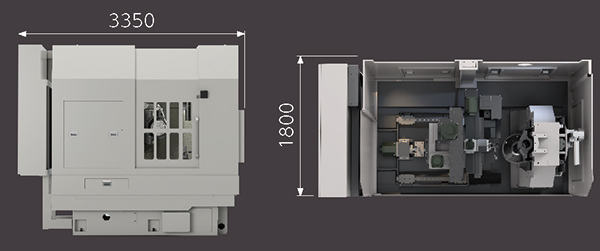

床面積　間口×奥行×高さ（mm） 1,800×3,350×2,510
本機重量（kg） 7,000

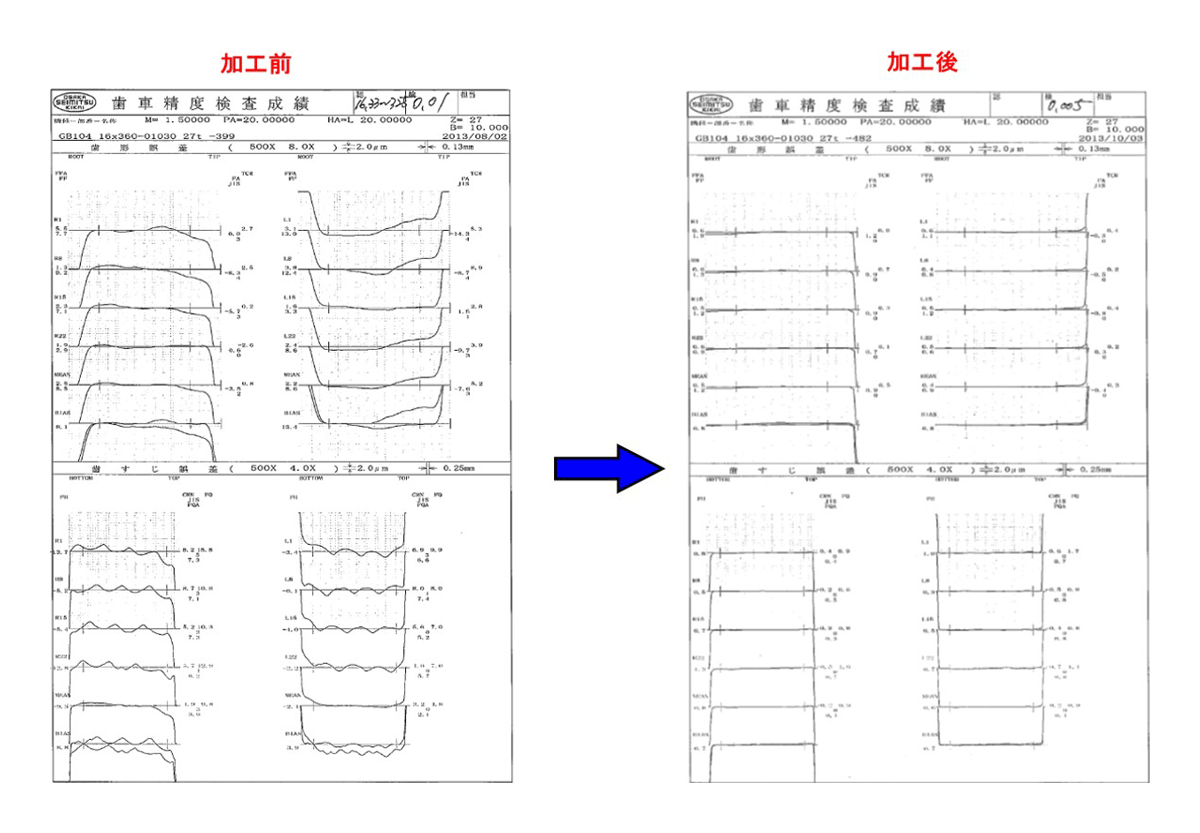

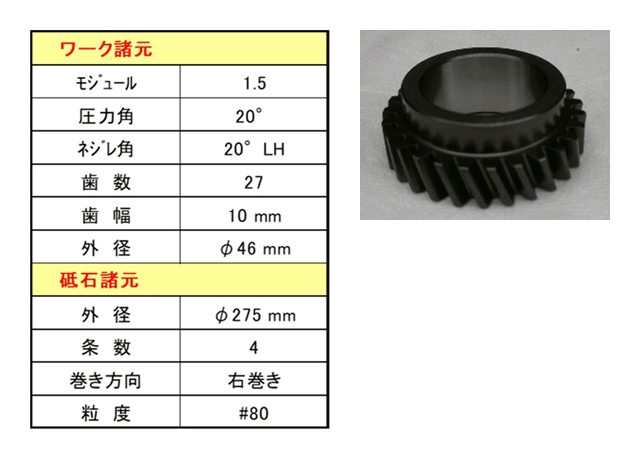

加工精度（一例）
