Gear Processing Machine
Gear Shaving Machine
Product Information
machine tools
SU180
ギヤシェービングマシンの製品一覧
インターナルギヤのシェービング加工を実現
Features
-
A／Tトランスミッションの遊星減速機の静音化のニーズに応え、インターナルギヤの歯面仕上げを目的として開発
世界初のインターナルギヤのシェービング加工を実現
-
天吊型主軸採用により切粉はけを向上
-
テーパー加工、クラウニング加工にも対応
-
ワークとカッターの自動噛み合せ機構とローディング装置を標準装備
-

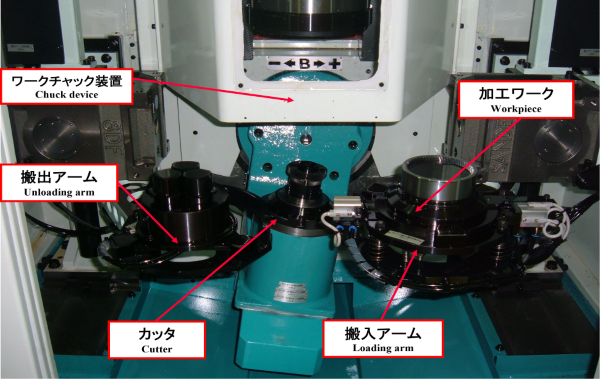

Processing position
加工ワークとカッターの取付状態 -
ワーク搬出入アーム部
ワーク搬出入アーム部 -

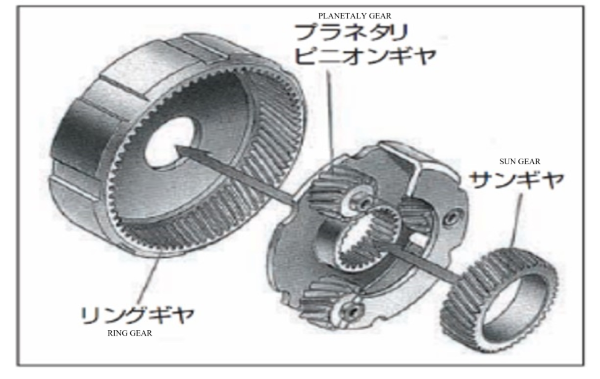

遊星歯車機構
遊星歯車機構
specification
| Maximum workpiece outer diameter (mm) | 180 |
|---|---|
| Maximum workpiece face width (mm) | 40 |
| 最大工作物モジュール | 2.5 |
| Maximum spindle speed (min-1) | 2,000 |
| Floor area Width x depth x height (mm) | 1,400×2,513×2,515 |
| Machine weight (kg) | 4,500 |
Machining accuracy (example)
加工前
加工前
加工後
加工後
