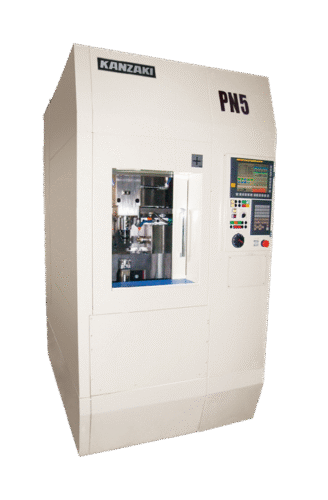

PN5

非円形加工機の製品一覧
PN5
非円形の高精度外径加工

特長

  • リニアモータ駆動によるY軸スライドと主軸を同期させ、非円形の高速高精度加工を可能に

  • テール推力はトルク制御を採用、推力変更はCRT入力

  • 立形省スペースPnL-5Lフロアスペースは2.0㎡を実現

  • 旋盤加工←→非円形加工を連動加工。サイクルタイム短縮を実現

  • 加工プログラム作成はパソコン入力により、簡単に行えるソフト

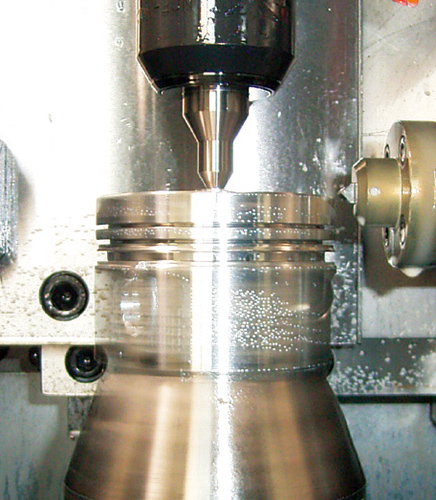

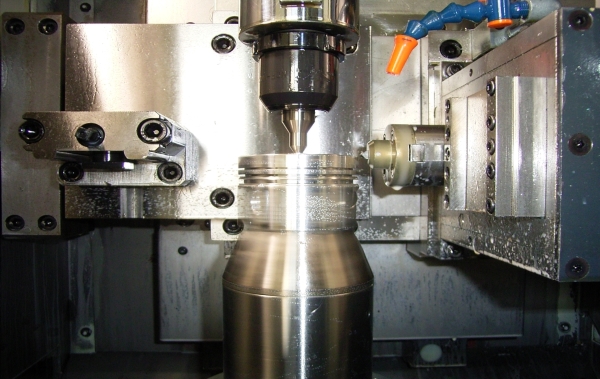

  • 加工位置

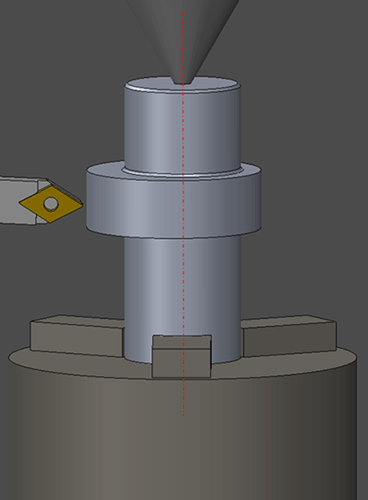

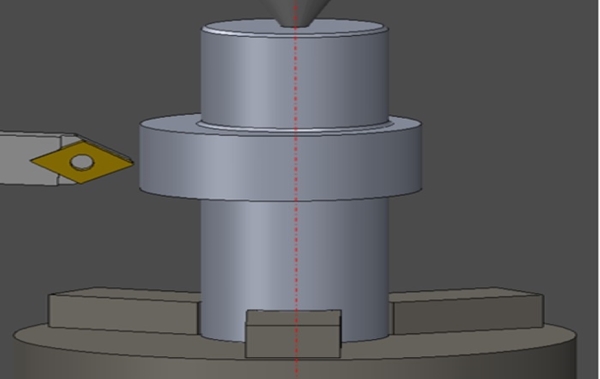

  • 外径仕上げ加工用　Y軸ユニット

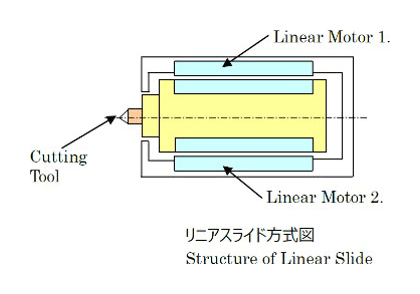

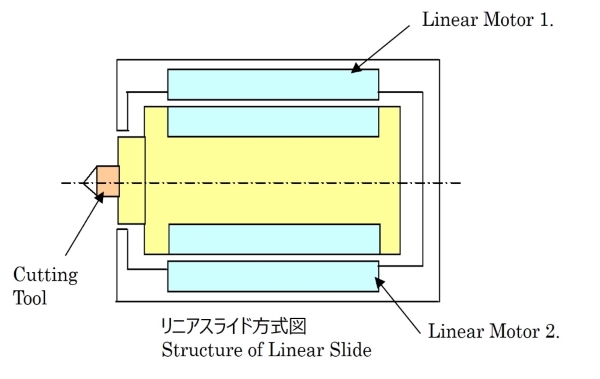

    リニアモータ駆動の採用
    バックラッシュ0追求
    主軸回転4,000min-1での追従
    長期の高精度維持
    温度変化による熱変位からの脱却

  • Y軸スライドをボールネジ式に変更し可動域を広げる事で、偏心部位を1チャックで加工が可能

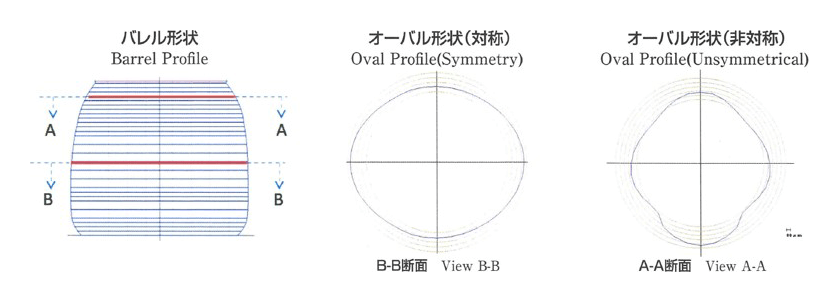

  • 加工形状例

仕様

最大振り（mm） 220
適正加工径（mm） ～φ120
適正加工長（mm） ～100
主軸端形状 φ165フラットフェース
主軸最大回転数（min-1） 4,500
X軸最大スライドストローク（mm） 180
X軸早送り速度（m／min） 12
Z軸最大スライドストローク（mm） 195
Z軸早送り速度（m／min） 18
最大Y軸スライドストローク（mm） 2.5
テールストックストローク直径（mm） φ80
テールストックストローク移動量（mm） 110
床面積　間口×奥行×高さ（mm） 1,190×1,620×2,250
本機重量（kg） 3,000
