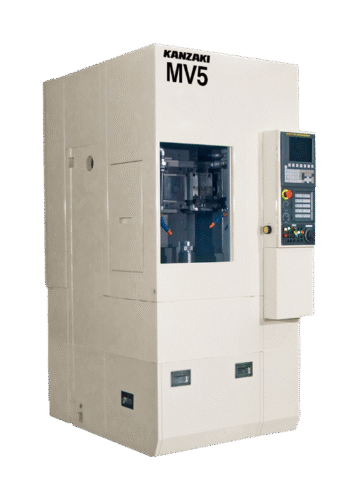

MV5
立形旋盤の製品一覧
角スライド採用
省スペース化、切粉処理にも有利な立形旋盤
省スペース化、切粉処理にも有利な立形旋盤
特長
-
刃物交換が容易で高速高精度加工が可能な、くし刃刃物台を採用
-
立形旋盤の特性をフルに生かし、高精度と高速・短時間での加工が可能
-

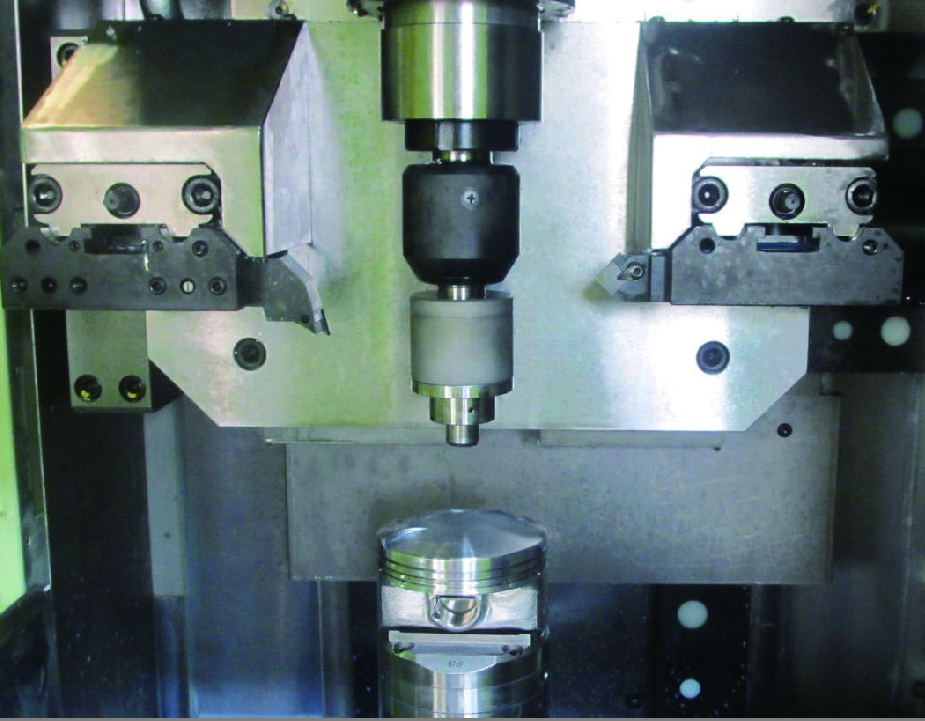

加工位置
仕様
| 最大工作物長さ（mm） | 200 |
|---|---|
| 最大振り（mm） | 300 |
| 適正加工径（mm） | φ30～φ160 |
| 適正加工長（mm） | 70～100 |
| 主軸端形状 | φ165フラットフェース |
| 主軸最大回転数（min-1） | 4,500 |
| X軸最大スライドストローク（mm） | 180 |
| X軸早送り速度（m／min） | 12 |
| Z軸最大スライドストローク（mm） | 270 |
| Z軸早送り速度（m／min） | 12 |
| テールストックストローク直径（mm） | φ80 |
| テールストックストローク移動量（mm） | 110 |
| 床面積 間口×奥行×高さ（mm） | 1,230×1,710×2,400 |
| 本機重量（kg） | 3,500 |
