ピストンポンプ KPL-18CR
油圧モータと組合せて、油圧無段変速が可能となる可変シングルピストンポンプ
- 特徴
-
- 中立デテントをオプション装備可能(一部機種)
仕様
| KPL-18CR | |
|---|---|
| ピストン | シューレスタイプ |
| 容量(cc/min-1) | 0～18.1 |
| 入力回転数(min-1) 最高 最低 |
3,600 600 |
| 重量(kg) | 6.8 |
| チャージポンプ(cc/min-1) | 3 |
| 使用圧力(MPa) 定格 最高 瞬間最高 |
9.8 15.0 |
| 回転方向 | 時計回り、又は反時計回り |
| 前進オリフィス径(mm) | 0.8(オプションあり) |
| 後進オリフィス径(mm) | 0.8(オプションあり) |
| クーリングオリフィス径(mm) | 1.4(オプションあり) |
| 操作軸位置 | 右側面、又は左側面 |
| 入力軸形状 | スプライン、キー又はタング(すり割り) |
| 高圧リリーフバルブ | 無し |
| 中立デテント | オプション |
| ポートサイズ（主回路） | 3/4-16UNF-2B Oリングボス |
| ポートサイズ（ドレン） | 3/4-16UNF-2B Oリングボス |
| ポートサイズ（チャージ吸入） | 9/16-18UNF-2B Oリングボス （ギヤポンプ仕様は無し） |
| マウンティング | SAE"A" |
| バイパスバルブ | 標準 |
| 使用オイル | 油圧作動油 ISO VG46 又は SAE 10W-30 CD級 |
| 外部油圧取出し | オプション |
| タイプ1 外部取出し仕様チャージポンプ(cc/min-1) |
4 |
| タイプ2 ギヤポンプ(チャージポンプ背面に取り付け)(cc/min-1) |
1-5 |
| 外部油圧取出し仕様ポートサイズ(吐出) | 9/16-18UNF-2B Oリングボス |
| 外部油圧取出し仕様ポートサイズ(吸入) | 3/4-16UNF-2B Oリングボス |

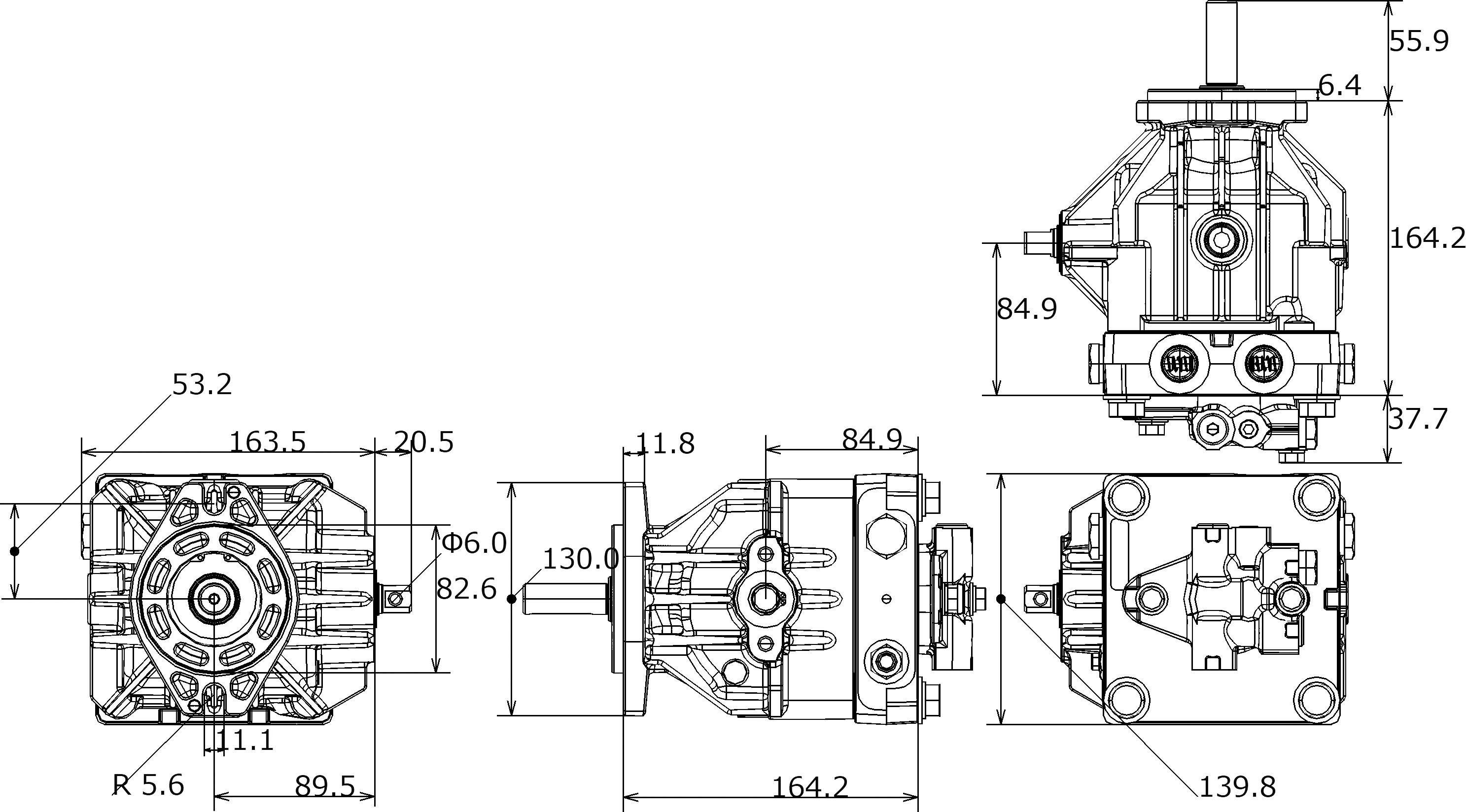

外形寸法図
