非円形加工機

ピストン等、非円形の穴加工（PH200）

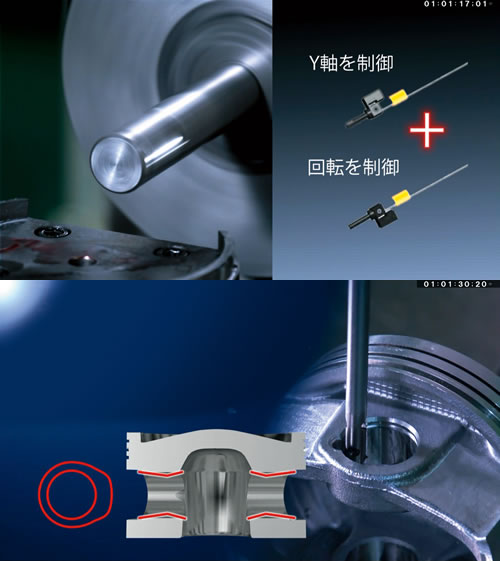

ピストン等の非円形の穴加工
多様化するピストン穴形状への対応
真円加工での真円度:1μm
真円加工での円筒度：4.5μm
非円形形状精度±2μm
サイクルタイム短縮
多品種への対応可能（形状データ入力専用ソフト）
ピン穴形状は真円加工から非円形加工への新たな時代へ
エンジンと共に進化し続けるピストン形状のニーズに応えるオンリーワン技術
●真円+テーパー
●横楕円+テーパー
●縦楕円+テーパー
●横非円形+テーパー
●縦非円形+テーパー

ピストン等、非円形の外径加工（PN5）

Y軸スライドのリニアモータ駆動で高速高精度加工が可能に。
テール推力はトルク制御を採用、推力変更はCRT入力。
立形省スペースPnL-5Lフロアスペースは2.0㎡を実現。
旋盤加工←→非円形加工を連動加工。サイクルタイム短縮を実現。
加工プログラム作成はパソコン入力により、簡単に行えるソフト。
リニアモータ駆動の採用。
バックラッシュ0追求。
主軸回転4,000min-1での追従。
長期の高精度維持。
温度変化による熱変位からの脱却。
