歯車研削盤

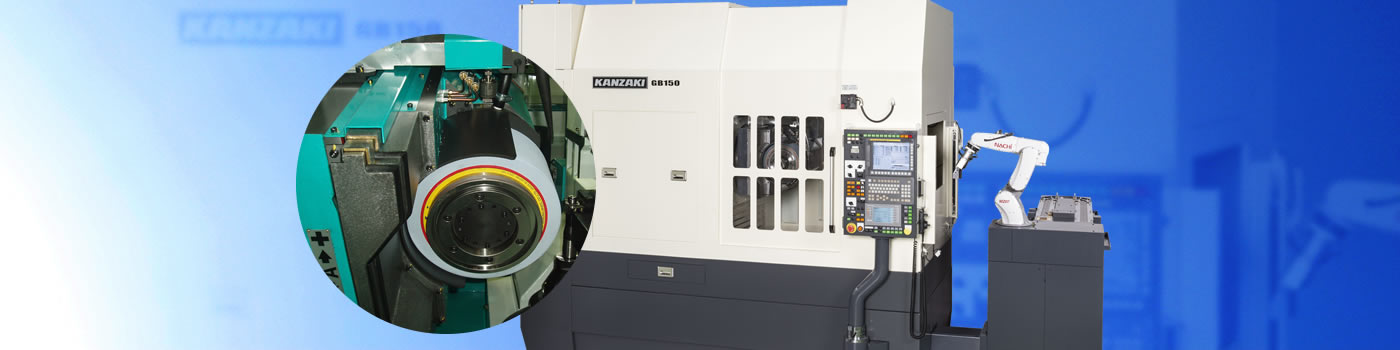

歯車研削盤　GB SERIES

特徴

自動車用歯車仕上げに最適
ロータリードレッサーを装備+ドレスギヤ（オプション）による砥石の成形が可能、多品種ワークにフレキシブルな対応が可能です。
コンパクト設計で省スペース化、ライン縮小化に貢献できます。
シンプルにこだわった構造は、コスト面においても強みを発揮します。
・NC7軸(NC装置：FANUC 31i-B)
・ワーク軸立形構造
・砥石主軸オートバランサー+AEセンサ付属
・ドレス方式はロータリードレッサー
（ドレスギヤ方式はオプション）
・機内高速ワークローディング装置
　＜旋回アーム方式＞付属
同スペックマシンで業界最小クラスのマシンスペースを実現！
ワーク割出用スピンドルの附加で、加工中のワーク位相割出しを可能とします
非切削時間の最短化で生産能力の向上が図れます
多様な自動化ニーズにも対応が可能です

仕様

GB150 GB260
方式 立形 立形
工作物外径(mm) MAX. 150 MAX. 260
工作物歯幅(mm) MAX. 50 MAX. 50
工作物の長さ(mm) MAX. 100 MAX. 200
工作物モジュール 0.6～4.0 0.6～4.0
砥石軸回転速度(min-1) MAX. 8,000 MAX. 8,000
工作物最大回転数(min-1) MAX. 2,000 MAX. 3,000
砥石外径(mm) MAX. 275 MAX. 275
床面スペース(mm) 1,800 x 3,350 x 2,510 3,940 x 2,220 x 3,010
機械重量(kg) 7,000 10,000

加工精度（一例）
