立形旋盤

立形旋盤 MV SERIES/NV SERIES

特徴

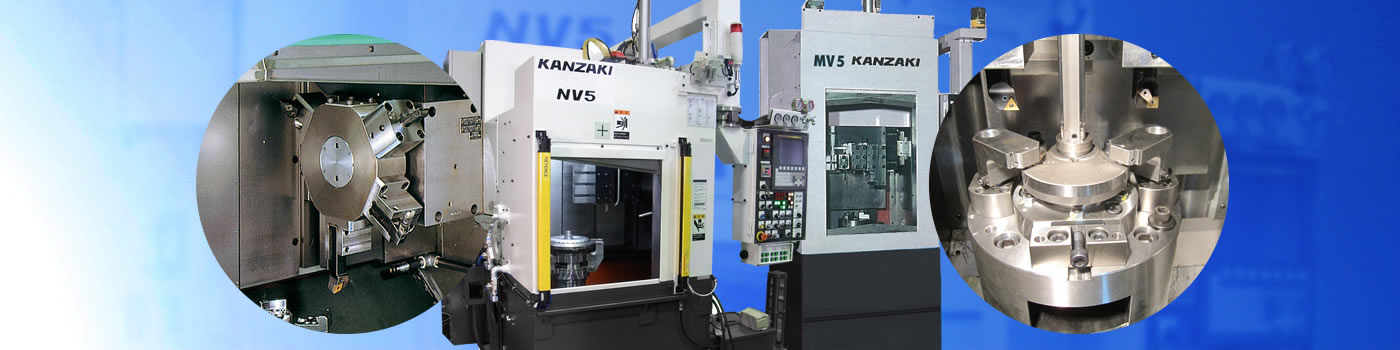

コンパクトと高速高精度を追及した小型高機能立形ターニングマシン(NV5)
機械巾の最小化とマシン内スペースとの拡大化を図り、スムーズなチップフローを可能としました。
ローダー・ロボット等でのワーク着脱の容易化を実現しました。
豊富なオプションの付加によりFTL化にも容易に対応が可能です。
ピストン・ギヤーブランク加工に最適です。
タレット割出時間0.18秒/1インデックス
高速早送りX/Z軸 X=20m/分 Z=18m/分
高精度と高速・短時間での加工を実現(MV5A)
立形旋盤MV5Aは、分割型クランクシャフトのフランジ端面とピン穴の仕上げ 加工をシングル・チャックで連続して行う専用機です。
分割型クランクシャフトで一番クリティカルな部位の平行度や直角度の寸法 精度を維持し、静粛なエンジン作りに貢献しています。
立形旋盤の特性をフルに生かし、高精度と高速・短時間での加工ができます。

仕様

NV5 MV5A
最大振り(mm) Φ350 Φ300
適正加工外径(mm) Φ30~160 Φ150
適正加工長(mm) 7~100 100
主軸回転数(min-1) MAX. 4,000 MAX. 4,500
X軸ストローク(mm) 257 180
Z軸ストローク(mm) 290 270
総使用電力(KVA) - 20
床面スペース(mm) 1,650x1,660x2,230 1,230x1,710x2,400
機械重量(kg) 2,300 3,500
