インターナルシェービングマシン

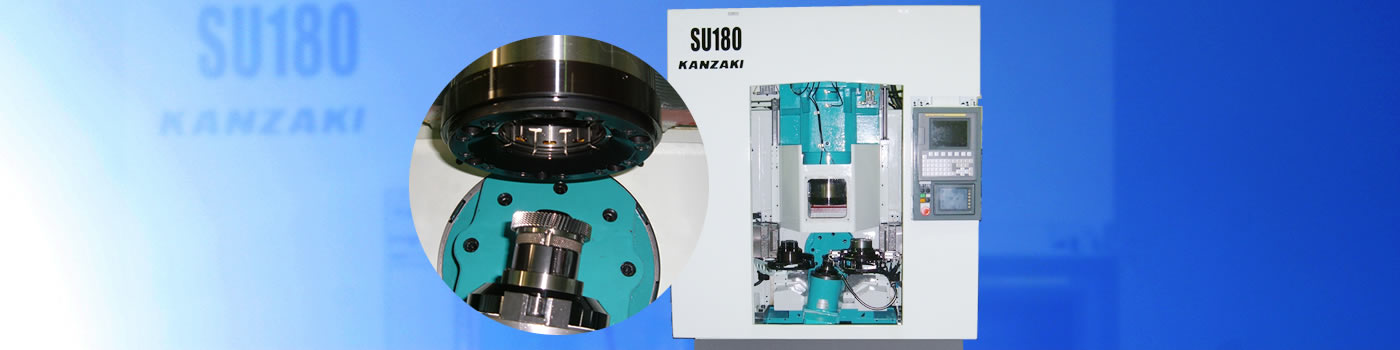

インターナルシェービングマシン SU SERIES

特徴

インターナルギヤのシェービング加工を実現
A/Tトランスミッションの遊星減速機の静音化のニーズに応え、インターナルギヤの歯面仕上げを目的として開発。
世界初のインターナルギヤのシェービング加工を実現しました。
天吊型主軸採用により切粉はけを向上。
テーパー加工、クラウニング加工にも対応。
ワークとカッターの自動噛み合せ機構とローディング装置を標準装備。

仕様

SU180
工作物外径(mm) MAX. 180
工作物歯幅(mm) MAX. 40
工作物モジュール 1.0~2.5
主軸回転速度(min-1) 2,000
主軸電動機(kw) 5.5
床面スペース(mm) 1,400x2,513X2,515
機械重量(kg) 4,500

加工精度(一例)
